Приспособление для запрессовки запорного кольца подшипника полуоси
500
Приспособление предназначено для запрессовки запорного кольца подшипника полуоси при ее сборке.
Данное приспособление применимо ко всем типам полуосей легковых автомобилей и грузовых автомобилей малой грузоподъемности.
Описание устройства приспособления:
приспособление состоит из основания 1 и плиты 2, соединенных между собой стойками 3. На плите 2 установлен пневмоцилиндр 11. Полуось устанавливается на основание 1 приспособление и центрируется штифтами 10. Кроме этого штифты 10 удерживают полуось от перемещения при запрессовке запорного кольца подшипника.
Запорное кольцо подшипника помещается в чашку 6 приспособления и устанавливается на полуось. Сверху чашки 6 устанавливается труба 5 и направляющая 4. Положение этих элементов относительно полуоси и штока пневмоцилиндра 11 регулируется гайкой 9.
После установки всех элементов приспособления включают пневмоцилиндр и производят сборку полуоси. Рекомендуется перед сборкой нагреть запорное кольцо подшипника до температуры 90-120 град.
| Описание к чертежу | Описание с краткими расчетами |
| Спецификация к сборочному чертежу | есть |

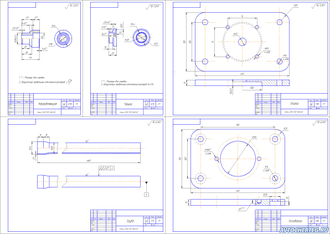

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
