Приспособление предназначено для контроля размеров шеек коленчатого вала при их шлифовке. Приспособление применяется совместно с шлифовальным станком.

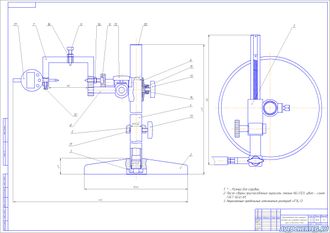

Основной элемент приспособления – реечный механизм 1, при помощи которого перемещается в осевом направлении ось 8. Выбранное положение оси 8 фиксируется зажимом 13. На оси 8 закреплена скоба 7, с установленными на ней регулировочными винтами 9. Скоба 7 устанавливается на измеряемую шейку коленчатого вала. Размер шейки (контроль) производится при помощи индикатора 17.
Перемещение реечного механизма в вертикальной 1 плоскости с корпусом 6, в зависимости от геометрических размеров коленчатого вала производится по оси 4 и фиксируется зажимом 13. Перемещение корпуса 6 по оси 4 ограничивается втулкой 5.
Вся конструкция приспособления установлена на основании 2.
|
Описание к чертежу
|
Краткое описание без расчетов |
|

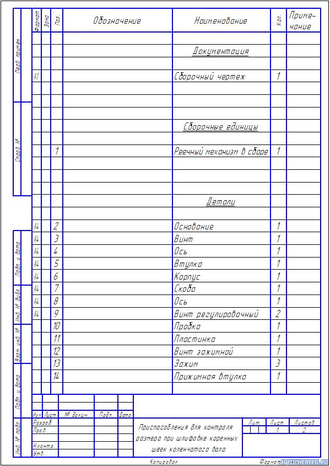

Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
