Стенд для разборки стоек амортизаторов
Стенд для ремонта амортизаторов (механическая стяжка пружин амортизаторов) на основе TRK1500-3 используется в автосервисах и мастерских для обслуживания и ремонта амортизаторов, а точнее - для разборки стоек амортизатора.
Установка стягивает пружину, что позволяет освободить и заменить амортизатор стойки автомобиля.
На данном стенде стойка разбирается на составные элементы: пружина, амортизатор, опорный подшипник, корпус стойки и прочие. Неисправные элементы заменяются новыми, производится обратная сборка. Преимущество стенда состоит в том, что он обладает простой в изготовлении конструкцией, которая обеспечивает эффективную и безопасную работу, связанную с сжатием пружины стойки.
Основной элемент стенда – стойка (1), на которой установлен редуктор, состоящий из корпуса (5), вала-шестерни (6), крышки (7), ступицы (8) и рукоятей (3). К редуктору через подвижное соединение устанавливаются зажимы (12), при помощи которых фиксируется стойка. Фиксация осуществляется болтом (19) и фиксатором (15). Стойка располагается на губках (13). Сжатие пружины стойки производится при помощи прихватов (14) и захватов (2), которые при работе стенда перемещаются вместе со штоком (4), имеющим зубчатый сектор.
Правила эксплуатации и обслуживания
- при работе со стендом допускаются только лица, прошедшие инструктаж по технике безопасности;
- на стенд устанавливать только стойку в сборе, после чего ее надежно закрепить прижимами стенда;
- сжатие пружины стойки производить постепенно, контролируя положение стойки на стенде;
- периодически следить за состоянием всех сварных и резьбовых соединений;
- при обнаружении неисправных деталей их заменить;
- не реже одного раза в год смазывать трущиеся детали смазкой Литол 24 ГОСТ8581-88;
Расчет на прочность деталей, работающих в напряженных условиях
Произведем расчёт ось прихвата (10) на изгиб.
σmax = Мизгмах/Wx ≤ [ σи ] – условие прочности при изгибе.
δМАХ = МХмах/ WХ £ [δИ]
WХ = JХ /У МАХ – осевой момент сопротивления сечения изгибу;
МХмах – максимальный изгибающий момент, действующий в поперечном сечении;
JХ – осевой момент инерции сечения;
У МАХ – максимальное расстояние от нейтральной оси до точки сечения;
Проектный расчет, в результате которого определяются параметры поперечного сечения детали.
WХ ³ МХмах /[δ] ;
WХ = πD³/32 = 0,1 D³;
D = 6 мм
WХ = 0,1 D³ = 21,6 мм³;
Определяем наибольший допускаемый изгибающий момент:
МИЗГмах = F · l
F – наибольшая допускаемая нагрузка (максимальная сила сжатия пружины), F = 5000 Н.
l – плечо силы, l = 120 мм ( в качестве плеча максимальную ширину захвата)
МИЗГмах = F · l = 5000 · 120 = 600 000 Н·мм
Так как усилие сжатия пружины стойки распределяется между двумя прихватами, то:
МИЗГмах / 2= 600000 / 2 = 300 000 Н·мм
Проверочный расчет на прочность
δМАХ = МИЗГмах/ WХ = 300 000 / 21,6 = 138,88 МПа
Принимаем материал оси сталь У10А, у которой [σи] = 600 МПа.
Условие прочности выполнено
δМАХ < [σи]
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

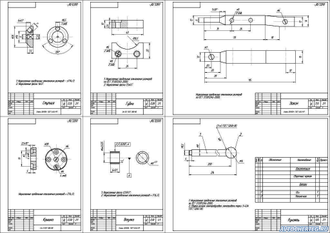

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
