Проверка соосности шеек конической шестерни
350 руб.
Данное приспособление предназначено для проверки сосности шеек ведущих шестерен грузовых автомобилей.

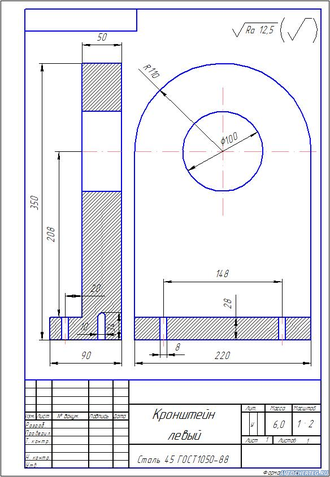

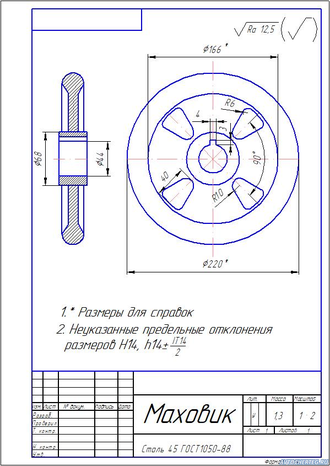

Приспособление предназначено для проверки соосности шеек ведущей шестерни. Приспособление состоит из платы контрольной (5), на которой укреплены левый и правый кронштейны (4) и (8). Ведущая шестерня удерживается на кронштейнах с помощью двух упоров: подвижный упор (10), и неподвижный упор (9). Упор подвижный (10) перемещается с помощью маховика (1). Упоры упираются в шестерню в его центры за счет чего она и удерживается. На плате контрольной (5) находится направляющая (6) основания измерительного прибора, на которой установлена стойка индикатора (12). На стойке индикатора (12) крепится сам индикатор (17), с помощью которого и определяется соосность шеек ведущей шестерни.
Принцип действия приспособления основан на показании индикатора.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |
| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А2 |
