Стенд для ремонта радиаторов
Приспособление предназначено для поиска негерметичных соединение перед ремонтом радиатора, а также для контроля качества выполненных работ.

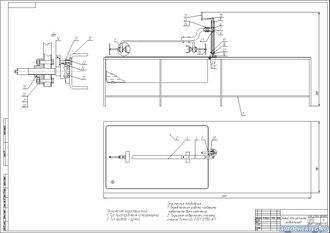

Стенд для проверки и ремонта радиаторов состоит из стола 1 в котором размещена ванна 2 с водой. К столешнице стола крепится опора 18 со стойкой 16. Внутри стойки 16 расположен винт стойки 17 по которому перемещается гайка 8. К гайке 8 крепится кронштейн 3 со скобой 4. К скобе 4 крепятся с двух сторон план гайки 15 в которых вращаются винты 14 со скобами фиксаторами 12.
Для проверки герметичности радиатора после ремонтных работ необходимо подвести к нему сжатый воздух. Расположить скобу 4 над радиатором и закрепите его скобами фиксаторами 12 вращая винты 14 воротками 19. Поднимите радиатор вращая винт стойки 17 ручкой 11. Поверните кронштейн 3 к ванне 2 и вращая ручку 11 опустите радиатор в воду проконтролируйте отсутствие пузырьков воздуха в воде.
Описание к чертежу | Краткое описание без расчетов |
Спецификация к сборочному чертежу | есть |

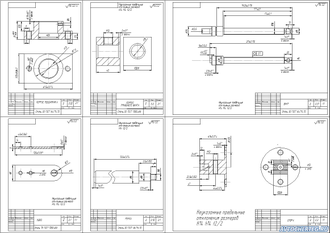

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
