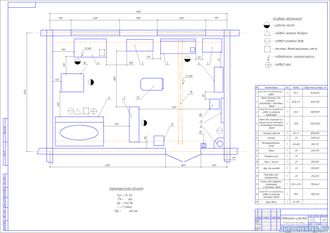

Медницкий участок АТП
300 руб.
Медницкий участок является одним из “горячих” цехов автотранспортного предприятия, размещается в основном блоке помещений, располагаемых в основном производственном корпусе. На медницком участке производят ремонт части топливной аппаратуры автомобиля, радиаторов и др. составляющих пайкой и прочими сопутствующими работами.
|
N |
Наименование |
Модель |
Кол. |
Габаритные размеры, мм |
S, м2 |
Стоимость, руб |
|
1 |
Стол для комплектовочных работ |
КБ-3 |
1 |
1400х600 |
0,84 |
18000 |
|
2 |
Вытяжной шкаф |
ВСУК-22 |
1 |
1650х700 |
1,16 |
32000 |
|
3 |
Стенд для ремонта радиаторов |
3645 |
1 |
1800х500 |
0,9 |
15700 |
|
4 |
Ванна для испытания на герметичность и выпаривания |
2502 |
1 |
2500х1500 |
3,75 |
3500 |
|
5 |
Слесарный верстак |
ВС-1А |
1 |
1800х800 |
1,44 |
7500 |
|
6 |
Стеллаж |
СИ |
1 |
1300х450 |
0,59 |
1000 |
|
7 |
Инструментальный шкаф |
304.855 |
1 |
1000х750 |
0,75 |
3750 |
|
8 |
Мойка |
СИ |
1 |
600х300 |
0,18 |
1400 |
|
9 |
Пожарный щит |
СИ |
1 |
- |
- |
2100 |
|
10 |
Ящик с песком |
СИ |
1 |
500х500 |
0,25 |
450 |
|
11 |
Ларь |
СИ |
1 |
500х500 |
0,25 |
400 |
|
12 |
Подставка под огнетушитель |
СИ |
1 |
250х250 |
0,06 |
350 |
|
13 |
Тележка для перевозки топливных баков и радиаторов |
ГАРО 42.9А |
1 |
1100х640 |
0,70 |
4500 |
|
14 |
Стенд для ремонта топливных баков |
5924 |
1 |
1150х920 |
1,05 |
7800 |
|
15 |
Кран-балка |
Пк-100 |
1 |
- |
|
75000 |
|
|
ИТОГО |
|
|
|
11,92 |
173450 |
| Экспликация оборудования | есть |
| Площадь производственного участка | 54 кв.м. |
| Формат основного чертежа | А1 |
