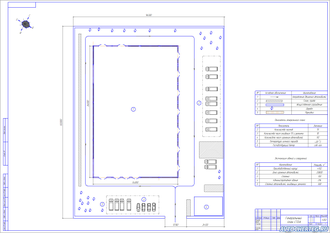

Генплан и производственный корпус СТО
350 руб.
Габаритные размеры и конфигурация производственного корпуса определяется его планировочным решением, поэтому планировка корпуса и генплана взаимосвязаны и их разработка ведется одновременно.Размеры административно-бытового корпуса и здания контрольно-пропускного пункта определяются, исходя из расчетной площади и соотношения сторон от 1:1,5 до 1:2. Стороны зданий должны округлены до кратных 6м.
|
Производственные участки |
Pт, чел. |
f1, м2/чел |
f2, м2/чел |
Fу, м2 |
|
Агрегатный |
5 |
22 |
14 |
78 |
|
Слесарно-механический |
2 |
18 |
12 |
30 |
|
Электротехнический |
2 |
15 |
9 |
24 |
|
Ремонта приборов системы питания |
1 |
14 |
8 |
14 |
|
Аккумуляторный |
1 |
21 |
15 |
21 |
|
Шиномонтажный |
1 |
30 |
31 |
30 |
|
Вулканизационный |
||||
|
Кузнечно-рессорный |
1 |
21 |
5 |
21 |
|
Медницкий |
1 |
15 |
9 |
15 |
|
Сварочный |
1 |
15 |
9 |
15 |
|
Жестяницкий |
1 |
18 |
12 |
18 |
|
Арматурный |
1 |
12 |
6 |
12 |
|
Обойный |
1 |
18 |
5 |
18 |
|
Малярный |
2 |
30 |
15 |
45 |
|
ОГМ |
20 |
4,5 |
|
90 |
|
Итого: |
341 |
|||
Площадь склада
|
Складские помещения и сооружения по предметной специализации |
Удельные площади на 10 единиц для: |
Площадь склада |
|
автобусов |
||
|
Запасные части, детали, эксплуатационные материалы |
4,4 |
143.11 |
|
Двигатели, агрегаты и узлы |
3 |
97.57 |
|
Смазочные материалы |
1,8 |
58.54 |
|
Лакокрасочные материалы |
0,6 |
19.51 |
|
Инструменты |
0,15 |
4.88 |
|
Кислород и ацетилен в баллонах |
0,2 |
6.50 |
|
Металл, металлолом, ценный утиль |
0,3 |
9.76 |
|
Автомобильные шины новые, после ремонта и восстановления |
2,6 |
84.56 |
|
Помещение для промежуточного хранения запасных частей и материалов |
0,9 |
29.27 |
|
|
Итого: |
179.76 |

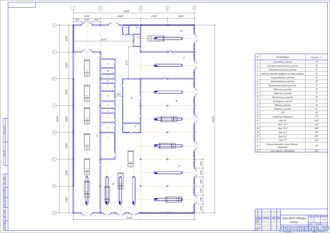

:format(png)/9d915ebbe9095fd.ru.s.siteapi.org/img/5f027bd98193d07d9fba5af6a2ad8bfe4fba9e0e.jpg "Планировка СТО")
