Приспособление для резки и гибки трубопроводов
Приспособление для резки и гибки трубопроводов

Приспособление для резки и гибки трубопроводов

Артикул: 58

400 руб.

В корзину

Разработанная конструкция приспособления предназначена для гибки и резки медных трубопроводов.

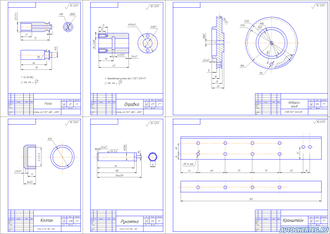

Приспособление состоит из плиты 1, на которой установлены два шкива – ведущий 3 и ведомый 4, ролик 6, с колпаком 5. На ведущем шкиве 3 установлена рукоятка 2. Резка трубопроводов осуществляется пневмозубилом 16, через оправку 7. Пневмозубило 16 удерживается на плите 1 при помощи хомута 8. Приспособление крепится к верстаку через кронштейн 9.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
