Кузовной участок работает по пятидневной рабочей неделе. продолжительность смены – 8 часов. Начало работы в 8:00, обеденный перерыв с 11:00 до 12:00, окончание смены в 17 часов.
Кузовной участок работает по пятидневной рабочей неделе. продолжительность смены – 8 часов. Начало работы в 8:00, обеденный перерыв с 11:00 до 12:00, окончание смены в 17 часов.
Подбор оборудования для объекта проектирования
Оборудование
|
Модель (тип) |
Кол. |
Габаритные размеры, мм |
Занимаемая площадь, м |
Потреб. мощность, кВт |
1. Сварочный трансформатор |
ТГ -305 |
1 |
800х630 |
0,50 |
1,1 |
2. Кран-балка |
ПКТ-350 |
1 |
- |
- |
5,7 |
3. Шкаф для инструментов |
76.467-3 |
1 |
1000х450 |
0,45 |
- |
4. Стеллаж для деталей кузова |
Интер 34.333 |
1 |
1500х400 |
0,60 |
- |
5. Тепловая завеса |
Вихрь 355 |
4 |
- |
- |
1,1 |
6. Высечные ножницы |
мод.2584 |
1 |
900х270 |
0,24 |
0,9 |
7. Машина для точечной сварки |
ВГАТ-25/150 |
1 |
900х850 |
0,77 |
2,9 |
8. Правочная плита |
СИ |
1 |
500х500 |
0,25 |
- |
9. Пожарный щит |
- |
2 |
- |
- |
- |
10. Слесарный верстак |
ВС-1А |
2 |
1200х650 |
1,56 |
- |
11. Стеллаж для деталей |
Интер 292.32 |
2 |
1350х500 |
1,36 |
- |
12. Ящик с песком |
СИ |
2 |
600х600 |
0,72 |
- |
13. Ларь для отходов |
СИ |
2 |
650х650 |
0,86 |
- |
ИТОГО |
7,31 |
11,7 |
Требования к кузовщику:
- детали, подлежащие правке, должны устанавливаться и надежно закрепляться на специальных подставках;
- перед правкой крыльев и других деталей из листовой стали их следует очистить от ржавчины металлической щеткой у местного отсоса;
- при изготовлении деталей и заплат из листовой стали острые углы, края и заусенцы должны быть зачищены;
- при резке и гибке металла на станках и ножницах работать разрешается только с металлом, толщина которого не превышает допустимую величину для данного оборудования;
- при вырезке заготовок и обрезке деталей больших размеров необходимо применять поддерживающие устройства ( откидные крышки, роликовые подставки и т.д. );
- переносить, править и резать детали из листовой стали разрешается только в рукавицах;
- в процессе работы обрезки металла необходимо складывать в специально отведенное место ( ящик );
Запрещается:
- при вырезке газовой сваркой поврежденных мест придерживать вырезаемые части руками;
- работать без защитного кожуха абразивным кругом, насаженным на конец гибкого вала;
- зажимать зачистную машину в слесарные тиски для крепления к ней абразивного круга, а пользоваться следует двумя ключами;
- при резке листового металла подавать металл, держа руки против режущих роликов.

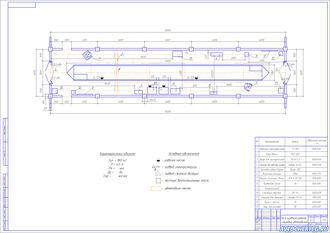

Экспликация оборудования
|
есть |
Площадь производственного участка
|
180 кв.м. |
Формат основного чертежа
|
А1 |
