Приспособление для удаления местных вмятин кузовов и кабин
550 руб.
Разработанная конструкция приспособления предназначена для удаления местных вмятин кузовов и кабин грузовых автомобилей и представляет собой небольшой цилиндр, размещаемый в местах образования вмятин, имеющий привод от основного гидроцилиндра.
Приспособление состоит из двух гидроцилиндров – основного и рабочего, соединенных между собой шлангом высокого давления. Рабочий гидроцилиндр помещается в места образования вмятин кузова или кабины, упором для рабочего гидроцилиндра могут служить противоположные поверхности кабины, борта или кузова, кроме того упорами могут быть стапели или растяжки. Рабочий гидроцилиндр состоит из двух крышек – передней 3 и задней 4, между которыми располагается цилиндр 2. Внутри цилиндра 2 перемещается поршень 5 с уплотнительными кольцами 17 и штоком 8. Герметизацию цилиндра обеспечивает сальник 16, который закрывается крышкой 6. Воздействие штока 8 передается на пяту 1, которая непосредственно контактирует с поверхностью кузова или кабины. Основной гидроцилиндр 14 располагается на плите 7. Оба цилиндра соединены шлангом высокого давления 15.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |

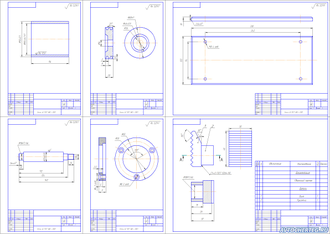

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
:format(png)/9d915ebbe9095fd.ru.s.siteapi.org/img/d305028af5c862f5fb989b047af2ab351ec87f89.jpg "кузовной участок")
:format(png)/9d915ebbe9095fd.ru.s.siteapi.org/img/zqishpctalckgksockc04kkk444ksc "Кузовной участок")
:format(png)/9d915ebbe9095fd.ru.s.siteapi.org/img/492569ef159dc71244f2c7615f2ef4fb71b71658.jpg "Приспособление для удаления вмятин кузова")
