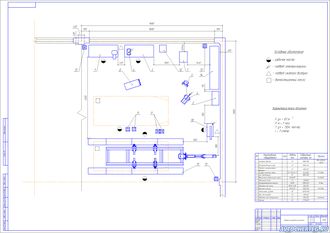

Проект кузовного участка на АТП

Проект кузовного участка на АТП

Артикул: 322

300 руб.

В корзину

Участок служит для ремонта автомобильных кузовов легковых автомобилей: рихтовка, замена кузовных деталей, оперения, выполнение сварочных работ, подготовка кузова к окраске.

Выполняемые работы:

  • Рихтовка, правка;
  • Изготовление ремонтных деталей;
  • Выполнение сварочных работ;
  • Подготовка к окрасочным работам;
  • Замена кузовных элементов.


Описание Характеристики

Наименование

Модель

Кол.

Уст.

мощность,

кВт

Стоимость, руб.

Размеры в плане, мм

Общая площадь,

м2

Слесарный верстак

СИ

1

-

3000

1850х780

1,44

Инструментальный шкаф

СИ

1

-

2500

896х440

0,39

Тележка с углекислотным баллоном

СИ

1

-

6980

400х325

0,13

Аппарат точечной сварки

ВГАТ 280/15х7,5

1

7,5

19500

542х308

0,17

Стол жестянщика

СИ

1

-

3000

1850х780

1,44

Вертикально-сверлильный станок

Мод.3189

1

2,8

7500

-


Правильная плита

СИ

1

-

6400

700х500

0,35

Инструментальная тележка

Сорокин инструмент 281.05

1

-

6700

1000х420

0,42

Подставки под колеса

Сорокин инструмент 98.05-h-150

4

-

450х4

250х250

0,25

Высечные ножницы

Мод. 9372

1

1,2

12800

1030х392

0,40

Стеллаж

СИ

1

-

1000

2770х575

1,59

Стенд правки кузовов

ДП

1

-

9000

7625х2304

17,568

Ящик для отходов

СИ

1

-

500

450х450

0,20

Огнетушитель на подставке

СИ

3

-

500х3

250х250

0,19

ИТОГО


18

11,5

82180

-

5,38
Экспликация оборудования есть
Площадь производственного участка 81 кв.м.
Формат основного чертежа А1
