Эстакада

720 руб.

Артикул: 1554

Эстакада предназначена для окраски крыш легковых автомобилей и спроектирована для применения в окрасочных камерах и перемещается по направляющим радиусом 25мм. Для эффективной организации технологического процесса окраски необходимо использовать 2 эстакады по левую и правою стороны автомобиля.

Описание

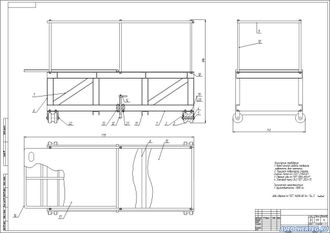

Эстакада состоит из продольных балок (1), колес (2), вилок (3), втулок (4), шайб (5), стоек (6), распорок (7). Поперечных балок (8), перил (9), стоек перил (10), поперечин (11), винтов тормоза (12), гаек тормоза (13), рукоятей (14), листа эстакады (15), сваренного из профиля 20Х20 хребта трапа (16) накрытого листом трапа (17).

Для перемещения по окрасочной камере у эстакады предусмотрены колеса с проточками радиусом 25мм. Эстакада подкатывается к автомобилю и фиксируется винтом тормоза (13). Для удобного использования предусмотрен трап (16) который спускается с эстакады после ее фиксации рядом с бортом автомобиля. Для безопасности маляря предусмотрены перила (9).

Характеристики

Описание к чертежу	Краткое описание без расчетов
Спецификация к сборочному чертежу	есть

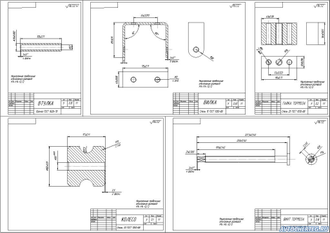

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
