На данном стенде можно проводить гидравлические испытания радиаторов, осуществлять их разборку и сборку, а также пайку и устранение протечек.
Для определения мест повреждения радиатора, как и при работе на стенде ИРР-У, радиатор погружается в ванну и в отверстие одного из патрубков по резиновому шлангу подается сжатый воздух, а отверстие второго патрубка закрывается резиновой пробкой.
Стенд состоит из четырех основных частей: ванны , манипулятора , рабочего стола и вытяжки. Ванна 1 предназначена для испытания радиаторов на герметичность. Она представляет собой заполненную водой неглубокую емкость.
Для установки радиатора в удобное для ремонта положение служит манипулятор 2, расположенный в центре стенда.

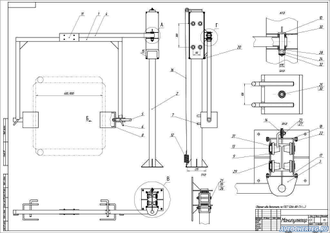

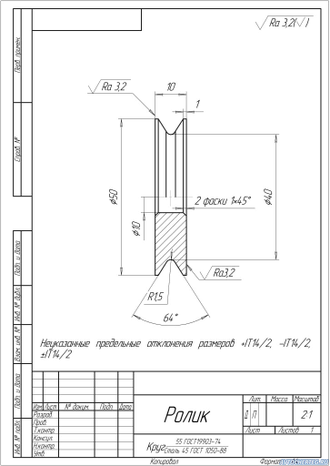

Манипулятор 2 состоит из захвата , кронштейна и механического подъемника. Механический подъемник представляет собой двутавр, по которому передвигается каретка. Каретка перемещается на четырех роликах и соединена с пружиной растяжения. Для фиксирования подъемника в разных положениях в двутавре и каретке сделаны технологические отверстия под стопорный палец.
Закрепление радиатора в захвате осуществляется винтовыми прижимами.
Работа на стенде ведется следующим образом. Ремонтируемый радиатор устанавливается в захвате и поджимается винтовыми прижимами. После этого радиатор может быть повернут вокруг оси винта, а вместе с захватом на по оси манипулятора. Перемещением манипулятора радиатор вместе с захватом и кронштейном может быть поднят или опущен на нужную высоту.
С помощью манипулятора ремонтируемый радиатор опускают в ванну с водой и проверяют его на герметичность. При этом для определения мест повреждения радиатора в отверстие одного из патрубков по резиновому шлангу подается сжатый воздух, а отверстие второго патрубка закрывается резиновой пробкой.
После нахождения дефекта радиатор опускают на ремонтный стол и проводят ремонтные работы.
|
Описание к чертежу
|
Полное описание к чертежу |
|
Спецификация к сборочному чертежу
|
есть |
|

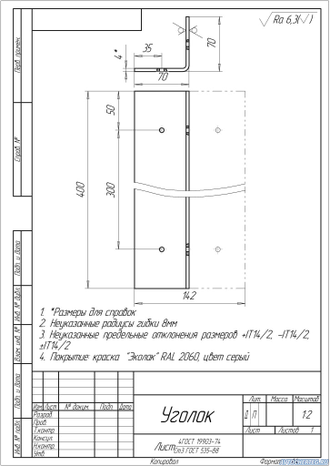

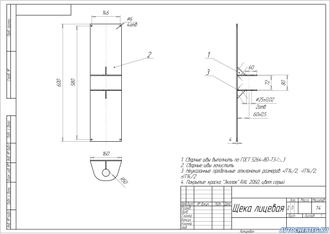

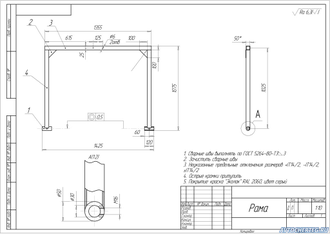

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
Со спецификацией все в порядке, сделана на А4 в формате Word.
