Стенд для ремонта радиаторов
650 руб.
Разработанная конструкция стенда предназначена для закрепления радиатора автомобиля при его ремонте. Стенд передвижной, с подъемной рамой, что обеспечивает удобную работу со стендом при выполнении работ по ремонту радиаторов, а именно – пайка, очистка, разборка/сборка и прочее.

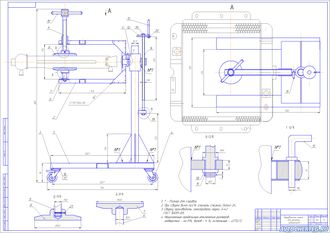

Основной элемент стенда – сварная рама 1, передвижение которой осуществляется парами поворотных колес 3 и 4. К раме 1 крепится кронштейн 5 и захват 2. Захват 2 имеет два прижима для радиатора: верхний 8 и нижний 7. Нижний прижим 7 вращается в оправке 6, что дает возможность поворачивать радиатор на некоторый угол при его ремонте. Верхний прижим 8 соединен с винтом 9 и рукояткой 10. Перемещение кронштейна 5 осуществляется при помощи подъемного винта 14, ограничителя 15, вентиля 12 и рукоятки 13.
В архиве: сборочный чертеж, деталировка, спецификация, описание конструкции.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |

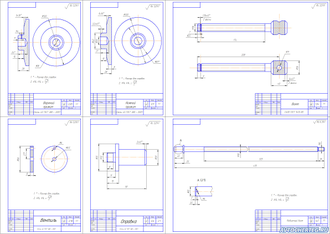

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
