Приспособление для опрессовки СО
Приспособление для опрессовки СО

Приспособление для опрессовки СО

Артикул: 300
660 руб.
В корзину

Данное приспособление предназначено для опрессовки системы охлаждения двигателя. Опрессовка системы охлаждения двигателя - проведение работ по опрессовке системы охлаждения рекомендуется при "беспричинном" понижении уровня ОЖ (охлаждающей жидкости) в расширительном бачке системы и/или в радиаторе (как следствие – возникает опасный перегрев ДВС или "холодная печка") для определения причины (места) утечки.



Краткая характеристика:

- механическое, ручное, переносное

- область применения – зона ТО

- габаритные размеры, мм – 290х170х100

- рабочее давление в цилиндре - не более 0,95 атм.

- масса, кг – 4,5


Описание устройства и работы конструкции

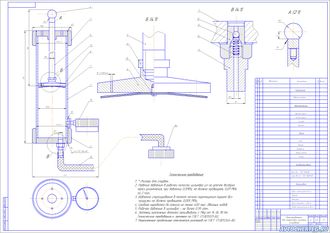

 Основа приспособления – пневмоцилиндр-насос, состоящий из верхней и нижней крышек (1 и 2), цилиндра 3, штока5, поршня 6 и диафрагмы 7. Перемещение поршня осуществляется рукояткой 4. Контроль нагнетаемого давления осуществляют по манометру 14. Давление передается по шлангу 15 к пробке расширительного бачка 16.

Удержание давления обеспечивается клапаном, состоящим из корпуса 8, шарика 12 и пружины 13.



Работа приспособления заключается в следующем:

пробку приспособления устанавливают на место пробки расширительного бачка системы охлаждения двигателя. Устанавливают ее плотно, проверяя герметичность. После этого нагнетают давление (до 0,2…0,3 Мпа) в систему охлаждения и контролируют падение давления на протяжении 1 минуты. Если за это время падение давления составляет не более 0,05 Мпа – система считается герметичной, в противном случае – необходимо найти и устранить место утечки охлаждающей жидкости.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1

Тематические чертежи


вадим

Здравствуйте.Есть ли описание принципа работы данного приспособления?

Комментировать
Admin

Здравствуйте! Описание есть ко всем чертежам, в том числе и к этому
