Стенд универсальный с зажимным механизмом
Стенд универсальный с зажимным механизмом
Стенд универсальный с зажимным механизмом
Стенд универсальный с зажимным механизмом

Стенд универсальный с зажимным механизмом

Артикул: 614

650 руб.

В корзину

Разрабатываемое приспособление предназначено для ремонта газобаллонной аппаратуры. Для установки на приспособление различных агрегатов топливной системы на поворотной плите предусмотрена возможность установки сменных упоров. За основу взят прототип – стенд модели Р-721.


На раме 4 стенда закреплены боковые стойки 1, 2 и пневматический цилиндр. В боковых стойках с помощью осей шарнирно закреплена поворотная плита 5, имеющая две колонки, по которым передвигается нажимная планка фиксатора 3. На конце штока пневмоцилиндра закреплена вилка 7.

Устанавливая ручку распределительного пневматического крана 6 в различ­ные положения, сжатый воздух подводят либо для перемещения поршня пневмоцилиндра вниз, либо вверх. При подводе сжатого воздуха сверху поршень движется вниз, нажимая вилкой 7 на корпус агрегата, подлежащего разборке. Так осуществляется его закрепление на стенде.

Плита 5 поворачивается вручную с фиксацией ее положения через 90°.


Техническая характеристика приспособления


Тип приспособления............................. универсальный, поворотный

Зажим изделия...................................... пневматический

Давление сжатого воздуха, кгс/см2..... 2—4

Расход сжатого воздуха, м3/мин......... 0,01

Габаритные размеры, мм..................... 1070x640x1272

Масса, кг................................................ 69,44

Описание к чертежу Полное описание к чертежу

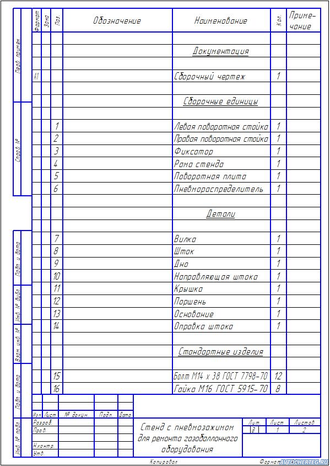

Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
