Кантователь ГБЦ
500
Кантователь головки блока цилиндров (ГБЦ) необходим для фиксации и вращения головки блока цилиндров при ее ремонте (сборка или разборка, проверка привалочной плоскости, притирка клапанов, замена втулок клапанов и прочее)
Тип – механическое, стационарное
Габаритные размеры, мм – 1080х400х375
Масса, кг – 40

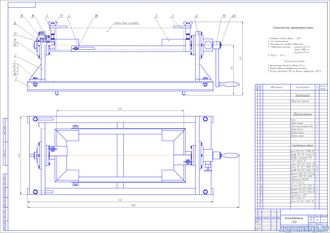

Кантователь состоит из рамы 1, на которой закреплены две опоры: левая 2 и правая 3. На данных опорах размещены вилки 4 и 5. Головка блока цилиндров укладывается на вилки и фиксируется зажимными устройствами 3.
Опоры приспособления имеют подшипниковый узел, благодаря которому производится плавное вращение вилок приспособления с закрепленной на них ГБЦ. Вращают вилки при помощи рукоятки 19.

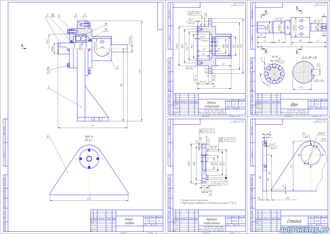

Правая опора состоит из стойки 1 с фиксатором 2.
Вращение опоры происходит на валу 3 и подшипнике 11, размещенному в корпусе 7 и закрытым крышкой 4 с прокладкой 5.
Головка блока цилиндров укладывается на вилки приспособления и фиксируется зажимами с двух сторон. После чего производится ремонт головки блока цилиндров. При необходимости изменить положение головки блока, вращают за рукоятку вал правой опоры вместе с вилками и ГБЦ, после чего выбранное положение фиксируется и производится дальнейший ремонт.
| Описание к чертежу | Описание с краткими расчетами |
| Спецификация к сборочному чертежу | есть |
| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
