Кантователь блока цилиндров

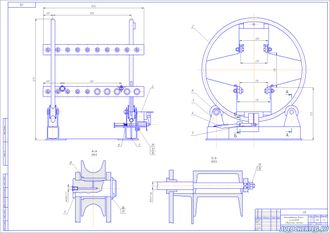

Разработанный в данном дипломном проекте кантователь предназначен для поворота блока двигателя ЗМЗ 245Е на 180˚ на участке ремонта двигателей.
Кантователь состоит из следующих основных составных частей: рамы, барабана в сборе, педали, фиксатора. Рама представляет собой сварную конструкцию из швеллера. На раме приварены опоры, на которые опирается барабан. Барабан представляет собой сварную конструкцию барабанного типа. Барабан имеет верхние и нижние ролики для перемещения по ним блока цилиндров. Педаль представляет собой подпружиненный кронштейн и служит для фиксации барабана в заданном положении. Фиксатор представляет собой подпружиненный кронштейн и служит для фиксации блока на роликах барабана. Кантователя обеспечивает поворот блока, установленного на барабане на 1800 и перемещение его дальше по рольгангу.
Подготовка к работе и работа.
- Перед началом работы убедиться внешним осмотром в исправном состоянии узлов и деталей кантователя.
- Смазать подшипники скольжения опор.
- Проверить работу кантователя без блока.
- Проверить работу кантователя с блоком.
- Устранить замеченные неисправности, выявленные в результате проверки.
- К работе приступить, убедившись в полной исправности кантователя.
- Работа кантователя осуществляется следующим образом:
Блок двигателя по роликам рольганга перемещают на ролики кантователя до срабатывания фиксатора. После чего ногой нажимают педаль и барабан вручную вращается на 1800. После поворота барабана педаль отпускается и барабан фиксируется в данном положении. Вручную отводится фиксатор и блок выводится по роликам из кантователя.
Преимуществом данного типа кантователя является то, что его можно использовать с блоками цилиндров различных двигателей. К преимуществам также относится простота конструкции, что позволяет изготовить данный кантователь в условиях предприятия.
Описание к чертежу | Описание с краткими расчетами |

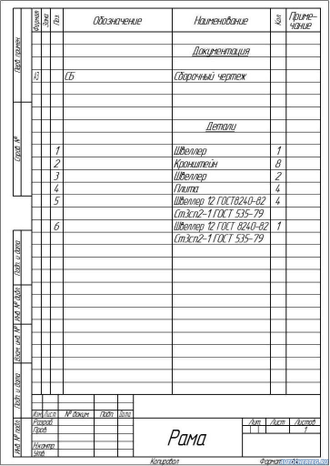

Спецификация к сборочному чертежу | есть |

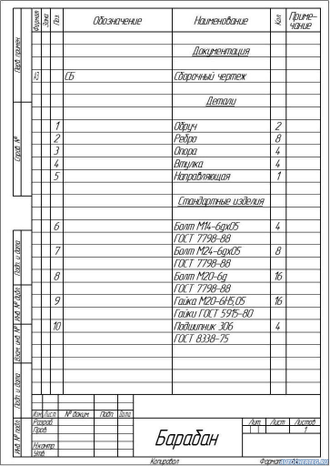

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
