Кантователь для КПП
Кантователь для КПП

Кантователь для КПП

Артикул: 1464

550 руб.

В корзину

Стенд для ремонта КПП предназначен для выполнения ремонтных, разборочно сборочных  работ снятой с автомобиля коробки переключения передач.

Описание Характеристики

Стенд для ремонта КПП состоит из:

1

Основание

9

втулка

2

стойка опорная

10

контр гайка

3

стойка редуктора

11

муфта

4

удлинитель

12

опорная пластина

5

вал опорный

13

кранштейн

6

вал приводной

14

ребро

7

рычаг

15

болт

8

рукоятка

16

поперечина

9

втулка

17

корпус опорного вала

10

контр гайка

18

корпус приводного вала



К основанию крепятся стойки к ним крепятся болтами корпуса валов один из которых соединён с червячным редуктором который позволяет повернуть кпп вокруг оси валов что позволяет ускорить и облегчить процесс разборки и сборки агрегата.

7.4 правила эксплуатации и обслуживания

-периодически осматривать крепежные болты, при ослабление подтягивать их, вышедшие из строя заменять.

-периодически смазывать трущиеся поверхности через масленку.

-Ежедневно после работы протирать приспособление.

Правила техники безопасности

-К работе со стендом  допускаются лица  прошедшие инструктаж по ТБ.

-Обращать внимание на состояние креплений.

-При обнаружение, каких либо неисправностей приспособления прекратить работу до их устранения.

Описание к чертежу Описание с краткими расчетами

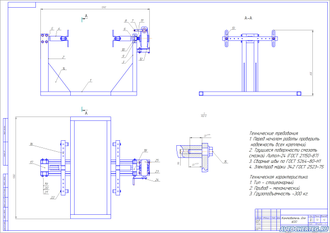

Спецификация к сборочному чертежу есть

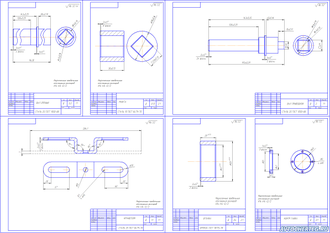

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
