Приспособление для контроля плоскости ГБЦ
Разработанная конструкция приспособления предназначена для контроля (дефектации) привалочной поверхности головки блока цилиндров. Контролируется, главным образов изгиб поверхности головки блока
Краткая характеристика:
Тип – ручное, переносное;
Габаритные размеры, мм – 500х160х28;
Масса, кг – 2,85.

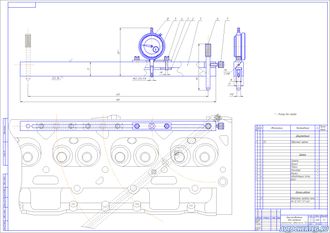

Основным элементом приспособления является линейка 1. На головке блока линейка 1 устанавливается и фиксируется при помощи направляющего пальца 6, который устанавливается в отверстие ГБЦ (отверстие под шпильки/болты, канал системы охлаждения, маслянный канал и прочее). Такая установка позволяет удержать линейку в неизменном положении при проведении дефектации. Положение направляющего пальца 6 закрепляется винтом 7.
Линейка 1 имеет по центру прорезь, в которой устанавливается планка 3 с индикатором 8. Индикатор 8 запрессован в планку 3 через медную втулку 5. Положение планки 3 и индикатора 8 фиксируется при помощи двух фиксаторов 4 и прижима 2.
Правила пользования:
- установить головку блока цилиндров на стенд/стол, привалочной поверхностью вверх;
- установить линейку приспособления вместе с установочным пальцем на одну сторону головки блока, проверить установку, при которой линейка должна свободно перемещаться по радиусу относительно направляющего пальца;
- закрепить индикатор вместе с планкой на линейке;
- настроить индикатор на положение «0»;
- перемещением линейки контролировать поверхность ГБЦ по отклонению стрелки индикатора, показания записать.
- промерить поверхность в нескольких положениях, сравнивая полученные результаты в центре поверхности ГБЦ и по краям.
Описание к чертежу | Краткое описание без расчетов |
Спецификация к сборочному чертежу | есть |
Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
