Стенд-рассухариватель клапанов

Артикул: 627

990 руб.

Артикул: 627

Разработанная конструкция приспособления предназначена для закрепления головки блока цилиндров при ее ремонте, которым может быть: рассухаривание клапанов, их притирка, замена втулок клапанов, контроль привалочной поверхности и прочее.

В данном проекте рассматриваем конструкцию для рассухаривания клапанов.

Краткая характеристика:

Тип – механический, переносной;

Габаритные размеры, мм – 600х476х500;

Масса, кг – 28.

В данном проекте рассматриваем конструкцию для рассухаривания клапанов.

Краткая характеристика:

Тип – механический, переносной;

Габаритные размеры, мм – 600х476х500;

Масса, кг – 28.

Описание

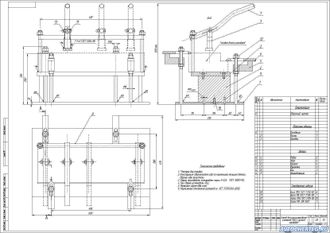

Приспособление представляет собой основание 1, на котором крепятся ребра 4 и плита 2. Плита 2 представляет собой сварную конструкцию по принципу ручного рассухаривателя: это ось 8, по которой перемещается рукоятка 7 с оправкой 3. Положение оправки 3 может изменяться в зависимости от типа ГБЦ. Для этого в рукоятке 7 выполнены отверстия с шагом 15 мм.

После укладки головки блока цилиндров на плиту 2, она зажимается упорами 5 и прижимами 6.

Характеристики

Описание к чертежу	Описание с краткими расчетами
Спецификация к сборочному чертежу	есть
Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
