Артикул: 619
1080 руб.

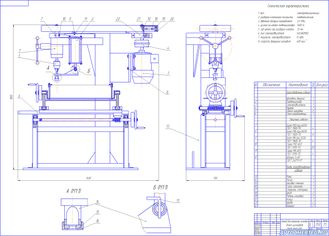

Головка блока устанавливается на поворотной плите координатного стола и фиксируется резьбовыми зажимами. Движение стола продольно осуществляется за счет пары винт-гайка через маховик. Движение стола поперечно осуществляется вручную, также как и поворот головки.
Разборка-сборка клапанных механизмов осуществляется при движении штока пневмоцилиндра 2 вниз, закрепленная на нем специальная сменная насадка сжимает клапанные пружины, освобождая сухари.
Шлифование и развертывание, а также сверлильные операции производятся при работе с верхним шпинделем, привод к которому осуществляется через клиноременную передачу и коробку передач.
|
Описание к чертежу
|
Полное описание к чертежу |
|
Спецификация к сборочному чертежу
|
есть |
|

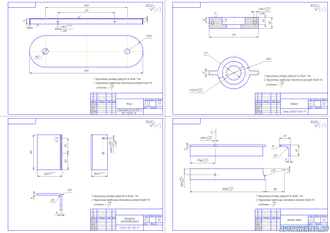

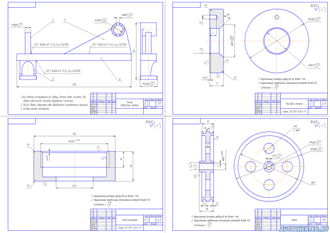

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
Комментарии
Добавить комментарий
В характеристиках указано *полное описание", на сайте только часть
Да, есть. Описание и расчеты
Здравствуйте, скажите пожалуйста сюда конструктивная разработка входит или нет? И расчеты на прочность и т.д.?
комментировать
Здравствуйте. Все расчёты есть, указано в характеристиках чертежа
Здравствуйте! Пишите через форму обратной связи - мы отправим ПЗ на почту. Все чертежи в формате Компас
Здравствуйте! В этой работе с чертежами полное описание и расчеты
