Стенд для ремонта двигателей
500 руб.
Разработанная конструкция стенда предназначена для ремонта двигателей. Конструкция имеет поворотный механизм, благодаря которому двигатель во время разборки возможно повернуть на любой угол.
Стенд состоит из рамы 15 и поворотных балок 14. К поворотной балке крепят двигатель при помощи фиксирующих пальцев 21. Вращение поворотной балки осуществляется при помощи редуктора 2ЧМ-40 и муфты МУВП, благодаря чему происходит плавное изменение положения двигателя при его повороте. Поворотная балка, свободная от редуктора, вращается на валу 16, который установлен в подшипниковый узел, состоящий из крышек 19, 20 и подшипников 8
Работа со стендом заключается в следующем: двигатель на стенд устанавливается при помощи кран-балки и фиксируется на поворотных балках при помощи болтов к местам крепления подвески двигателя, кроме этого положение двигателя может быть зафиксировано пальцами стенда. При необходимости поворота двигателя вращают рукоятку редуктора стенда, при этом фиксировать положение вала редуктора необязательно.
| Описание к чертежу | Описание с краткими расчетами |
| Спецификация к сборочному чертежу | есть |

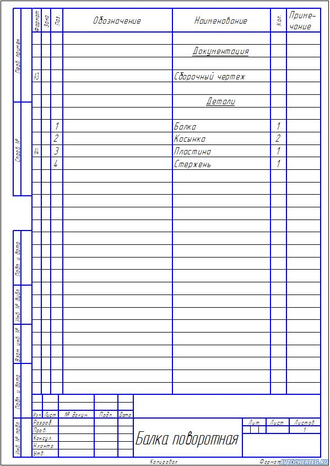

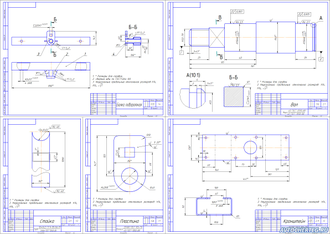

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
