Приспособление для запрессовки втулки верхней головки шатуна
Приспособление для запрессовки втулки верхней головки шатуна

Приспособление для запрессовки втулки верхней головки шатуна

Артикул: 411

500 руб.

В корзину

Приспособление предназначено для выпрессовки втулки верхней головки шатуна любых двигателей с размерами втулок по внешнему диаметру от 18 мм до 26 мм (при применении сменной оправки под определенный типоразмер втулки). Кроме этого приспособление возможно применять при запрессовке втулок. Приспособление крепится к столу или верстаку.

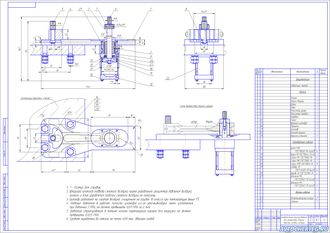

Основной элемент приспособления – плита (1), к которой крепится посредством фиксатора (5) упор (4) под нижнюю головку шатуна. Положение упора (4) регулируется в зависимости от типоразмера шатуна, втулка которого подлежит замене. В нижней части плиты (1) устанавливается при помощи шпилек (21) чашка втулки (2), в которую помещается выпрессованная втулка шатуна. К чашке втулки (2) также крепится пневмоцилиндр, состоящий из крышки (9), нижней крышки (12), цилиндра (11), штока (3), поршня (10) с уплотнителями (23), сальника (24) и его крышки (13).

Выпрессовка втулки производится непосредственно оправкой (7), положение которой при работе приспособления фиксируется фиксатором (6). При работе с разными шатунами рекомендуется изготовить оправки (7) разных размеров, меньших размеры выпрессовываемой втулки на 0,5-0,8 мм по внешнему диаметру.

Работа с приспособлением

Шатун двигателя устанавливается на плиту приспособления и центрируется относительно штока пневмоцилиндра. Под это положение подводится упор, чтобы исключить перемещение шатуна при выпрессовке. После подготовки к работе на шток пневмоцилиндра устанавливается оправка и фиксируется. Включают пневмоцилиндр и производят выпрессовку втулки.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

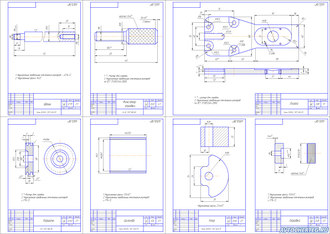

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
