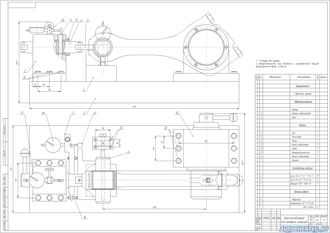

Разработанная конструкция приспособления предназначена для проверки (дефектовки) шатунов двигателя на изгиб, скручивание и расстояние между осями отверстий верхней и нижней головок проверяют на контрольном приспособлении. При выходе из полей допусков указанных параметров шатуны бракуются, ремонту не подлежат.
Краткая характеристика:
Тип – механический, переносной;
Габаритные размеры, мм – 534х222х207;
Масса, кг – 35.
Настройку индикаторов, установленных на приспособлении, производят по эталону.
В верхнюю головку шатуна вставляют установочный палец 6, надевают шатун отверстием нижней головки на базовый палец редуктора 15 и кладут выступающими поверхностями установочного пальца 6 на упор 3.
Непараллельность осей отверстий верхней и нижней головок не должна превышать 0,04 мм на длине 100 мм.
Оси отверстий должны лежать в одной плоскости, отклонение не более 0,03 мм на длине 100 мм. Расстояние между осями должно быть 280±0,03 мм.
|
Описание к чертежу
|
Краткое описание без расчетов |
|
Спецификация к сборочному чертежу
|
есть |
|

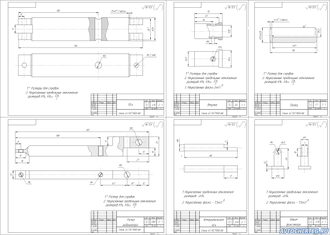

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
