Приспособление для выпрессовки поршневого пальца ЗМЗ
400 руб.

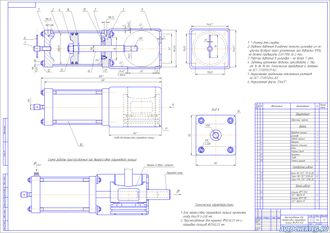

Разработанная конструкция съемника предназначена для выпрессовки поршневого пальца из поршня двигателя ЗМЗ-402. При замене скобы приспособления на более широкую по длине – приспособление может быть использовано для запрессовки пальцев.
Основным элементом приспособления является пневмоцилиндр, состоящий из: цилиндра 2, двух крышек 1 и 3, поршня 4 со штоком 6 и стяжек 10. Уплотнение всех соединений пневмоцилиндра осуществляется при помощи сальников 14 (установлены на поршне) и 15 (установлен в уплотнении штока). Сальник 15 фиксируется крышкой 5. Подвод штока 6 приспособления к пальцу перед его выпрессовкой осуществляется упорным винтом 7, а непосредственное положение поршня в приспособлении – скобой 9.
Правила пользования:
- установить поршень в скобу 9, проверить ;
- упорным винтом 7 подвести шток пневмоцилиндра к пальцу;
- проверить положение съемника и включить пневмоцилиндр;
- выключить пневмоцилиндр, снять палец и поршень.
Правила ТО и ремонта приспособления:
- периодически проверят состояние всех деталей приспособления;
- следить за состоянием резьбовых соединений;
- не допускать изгиба и перекоса поршня в приспособлении во время работы;
- не допускать износа резьбовых частей съемника и захвата;
- неисправные детали заменяют.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |
| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
