Приспособление для установки тормозного барабана
Приспособление для установки тормозного барабана

Приспособление для установки тормозного барабана

Артикул: 1504

450 руб.

В корзину

Конструкция данного приспособления предназначена для установки тормозного барабана в шпиндель станка для обработки. Приспособление – механическое, являющееся дополнением к основному слесарно-токарному инструменту.

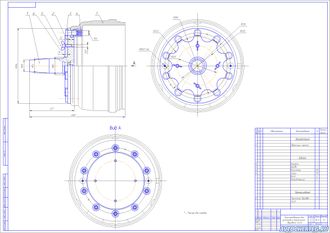

Основной элемент – оправка 1, которая устанавливается в шпиндель станка. К оправке 1 четырьмя винтами 5 фиксируется шайба 2, имеющая прорези для стопора фиксаторов 3 тормозного барабана. Сам барабан фиксируется при помощи гаек 4. Центровка барабана в приспособлении осуществляется при помощи направляющих 6.



Работа с приспособлением



Установить приспособление на тормозной барабан;

Проверить положение барабана на приспособлении;

Установить фиксаторы приспособления;

Установить шайбу так, чтобы срезанная часть фиксаторов уперлась в шайбу;

Затянуть все гайки крепления барабана на фиксаторах при помощи квадрата 14;

Установить тормозной барабан в сборе с приспособлением в шпинель станка;

Произвести слесарно-механические работы.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

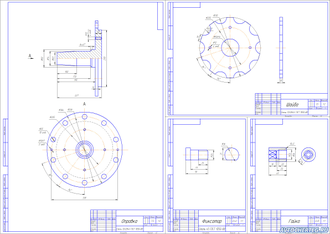

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
