Приспособление для очистки топливных форсунок (бензин)
Приспособление для очистки топливных форсунок (бензин)

Приспособление для очистки топливных форсунок (бензин)

Артикул: 1581
660 руб.
В корзину

Прибор предназначен для очистки (промывки) топливных форсунок впрысковых двигателей. Прибор работает по принципу подачи очищающего средства под давлением, создаваемым насосом. Прибор универсален и подходит к любым видам топливных форсунок. Прибор требует подключенного питания 12В.

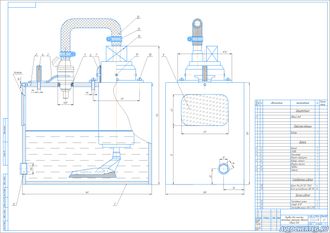

Прибор состоит из сварного корпуса 1 с крышкой 2, которая фиксируется установочными винтами 11. В корпусе располагается очищающая жидкость объемом 350 мл.

На крышке 2 устанавливается скоба фиксации форсунки 3 и сам фиксатор 4. Форсунка устанавливается в крышку 2 через уплотнительную втулку 5. Бензонасос 14 устанавливается в корпусе 6 и втулке 7, вся конструкция крепиться к крышке 2 винтами 10.

Очищающая жидкость от насоса 14 подается через шланг 12. Герметизация шланга 12 на штуцере насоса и форсунке осуществляется хомутами 13.

Для периодической замены очищающей жидкости в корпусе прибора 1 установлена пробка 8, а для визуального контроля качества очищения форсунки – в корпус вклеено стекло 9.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

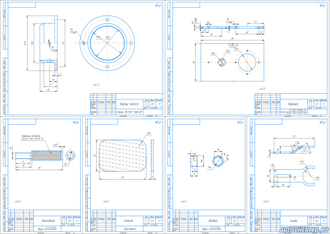

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
