Планировка шиномонтажного участка

цифровой товар

цифровой товар

Артикул: 1599

Планировка шиномонтажного участка

360 руб.

Артикул: 1599

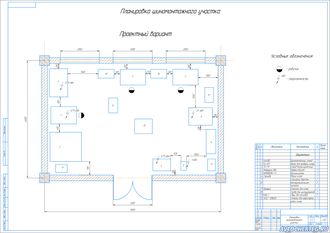

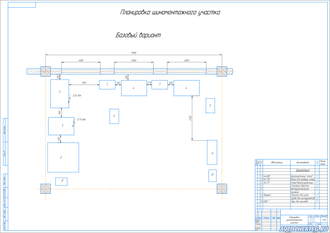

Чертежи шиномонтажного участка до и после организации

Описание

ВЕДОМОСТЬ на подборку технологического оборудования
№ п/п	Наименование оборудования				Кол- во	Габаритные размеры, мм	Площадь, м2	Энерго- емкость, кВт	Стои- мость, р	Марка или модель
1	Шиномонтажный стенд				1	900х1310	1,2	0,75	125500	4640ID
2	Ванна для проверки камер				1	1500х1600	2,4	-	9500	КС-013
3	Стенд Балансировочный				1	1450х940	1,3	0,35	83000	ЛС-111
Итого Соб					-	-	Fоб=4,9м2	Nоб=1,1	Sоб=21800
										Лист
Изм	Лист	№ докум	Подпись	Дата	Подбор технологического оборудования

ВЕДОМОСТЬ на подборку организационной оснастки
№ п/п	Наименование оборудования				Кол- во	Габаритные размеры, мм	Площадь, м2	Энерго- емкость, кВт	Стои- мость, р	Марка или модель
1	Слесарный верстак				2	1300х800	2,08	-	16800 (8400)	-
2	Инструментальная тележка				2	750х470	0,6	-	10000 (5000)	-
3	Стеллаж для колес				1	1240х500	0,6	-	3900	Профи-т
4	Тумба для инструментов				2	810х450	0,8	-	20000 (10000)
5	Ларь для отходов				2	600х400	0,8	-	5000 (2500)	КВД 1
Итого Сорг.осн.							Fос=4,9 м2	Nос=0	Sос=55700
										Лист
Изм	Лист	№ докум	Подпись	Дата	Подбор организационной оснастки

До Организации

ВЕДОМОСТЬ на подборку технологического оборудования
№ п/п	Наименование оборудования				Кол- во	Габаритные размеры, мм	Площадь, м2	Энерго- емкость, кВт	Стои- мость, р	Марка или модель
1	Шиномонтажный стенд				1	900х1310	1,2	0,75	125500	4640ID
2	Ванна для проверки камер				1	1500х1600	2,4	-	9500	КС-013
3	Стенд Балансировочный				1	1450х940	1,3	0,35	83000	ЛС-111
4	Правка дисков				1	900х600	0,5	0,75	140000	Фаворит-380
5	Вулканизатор				1	450х300	0,1	1	12560	NORDBERG V3
6	Мойка колес				1	900х1200	1,1	3,4	400000	Торнадо
Итого Соб					-	-	Fоб=6,6м2	Nоб=6,25	Sоб=770560
										Лист
Изм	Лист	№ докум	Подпись	Дата	Подбор технологического оборудования

ВЕДОМОСТЬ на подборку организационной оснастки
№ п/п	Наименование оборудования				Кол- во	Габаритные размеры, мм	Площадь, м2	Энерго- емкость, кВт	Стои- мость, р	Марка или модель
1	Слесарный верстак				2	1300х800	2,08	-	16800 (8400)	-
2	Инструментальная тележка				2	750х470	0,6	-	10000 (5000)	-
3	Стеллаж для колес				1	1240х500	0,6	-	3900	Профи-т
4	Тумба для инструментов				2	810х450	0,8	-	20000 (10000)
5	Ларь для отходов				2	600х400	0,8	-	5000 (2500)	КВД 1
6	Тележка для транспортировки колес				1	750х900	0,5		10000	AE&T T08650
Итого Сорг.осн.							Fос=5,4 м2	Nос=0	Sос=65700
										Лист
Изм	Лист	№ докум	Подпись	Дата	Подбор организационной оснастки

После организации

Площади зон и отделений с рабочими постами определяют с учетом числа постов, площади, занимаемой автомобилем, и плотности расстановки постов (табл. 20 (приложения 1)):

FЗ= (fа´P + fобщ) ´КП;

А=А´Б;

где fа – площадь автомобиля в плане;
П- количество постов в зоне ;
fобщ – суммарная площадь оборудования ( за вычетом подъемников, которые расположены в ямах);
КП – коэффициент плотности расстановки постов и оборудования, зависящей от назначения производственного помещения.Выбрал из учебно-методического пособия -5 (стр.125)

FЗ=(7,64*2+12)*5=27,28*5=136

Расчет площадей производственных участков FУ производят с учетом площади, занимаемой оборудованием, и коэффициенту плотности его расстановки КП.

Для расчета FУ определяют перечни необходимого оборудования табл. 9, приспособлений и организационной оснастки табл.10, 11 после чего определяют его площадь fобщ по участку.

Площадь участка:

FУ= fобщ´КП,
FУ=12*5=60

где fобщ – суммарная площадь технологического оборудования и организационной оснастки, м2; КП – коэффициент плотности расстановки оборудования

Для одноэтажных производственных зданий, не связанных с внутренним маневрированием подвижного состава, используем сетку колонн железобетонных конструкций: 9х6
Принимаю площадь помещений участков 54м2 ,что на 10% меньше расчетной площади , но не более от рекомендуемой ±10 %.

Характеристики

Описание к чертежу	Описание отсутствует
Экспликация оборудования	есть
Площадь производственного участка	54 кв.м.
Формат основного чертежа	А1
