Артикул: 323

Заклепочник

1080 руб.

Артикул: 323

Конструкция предлагаемого заклепочника предназначена для выполнения неразъемных заклепочных соединений клепками диаметром 2,4 мм (клепки алюминиевые 2,4 мм х 20 мм MN-41-540). Приспособление механическое ручное, усилие обжатия клепки - кг·с.

Описание

Основной элемент приспособления – корпус 1. Внутри корпуса 1 устанавливается подвижная обойма 4. Обойма 4 удерживается в рукоятке 2 пальцем 7. Фиксация штока заклепки осуществляется зажимами 5. Перемещение зажимов 5 ограничивает упор 6, подпружиненный пружиной 12. Клепка устанавливается в ступицу 3. Рукоятка 2 соединяется с корпусом 1 осью 6.

Работа приспособления заключается в следующем:

клепка устанавливается в ступицу заклепочника, при этом шток клепки оказывается между зажимами. Нажатием на рукоятку заклепочника перемещается обойма заклепочника, причем внутри обоймы зажимы вытягивают шток заклепки до среза штока и получения готового заклепочного соединения.

Характеристики

Описание к чертежу	Описание с краткими расчетами
Спецификация к сборочному чертежу	есть

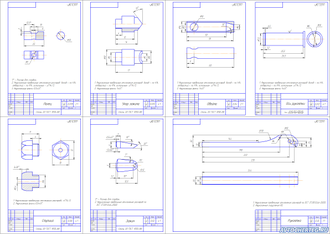

Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
