Генплан и производственный корпус СТО

цифровой товар

Артикул: 560

490 руб.

Артикул: 560

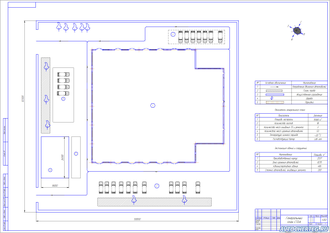

Генеральный план – это участок территории, отведенный под застройку, с указанием на нем зданий и сооружений по их габаритному очертанию, площадки для открытого хранения подвижного состава, основных и вспомогательных проездов и путей движения подвижного состава.

Описание

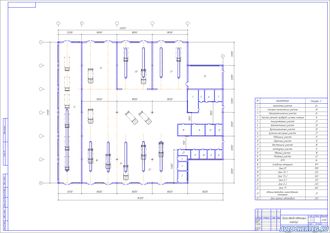

Производственные участки	Pт, чел.	f1, м2/чел	f2, м2/чел	Fу, м2
Агрегатный	4	22	14	64
Слесарно-механический	2	18	12	30
Электротехнический	2	15	9	24
Ремонта приборов системы питания	1	14	8	14
Аккумуляторный	1	21	15	21
Шиномонтажный	1	30	31	30
Вулканизационный	1	30	31	30
Кузнечно-рессорный	1	21	5	21
Медницкий	1	15	9	15
Сварочный	1	15	9	15
Жестяницкий	1	18	12	18
Арматурный	1	12	6	12
Обойный	1	18	5	18
Малярный	2	30	15	45
ОГМ	12	4,5		54
Итого:				317

Площадь склада

Складские помещения и сооружения по предметной специализации	Удельные площади на 10 единиц для:	Площадь склада
	автобусов	Площадь склада
Запасные части, детали, эксплуатационные материалы	4,4	53,43
Двигатели, агрегаты и узлы	3	36,43
Смазочные материалы	1,8	21,86
Лакокрасочные материалы	0,6	7,29
Инструменты	0,15	1,82
Кислород и ацетилен в баллонах	0,2	2,43
Металл, металлолом, ценный утиль	0,3	3,64
Автомобильные шины новые, после ремонта и восстановления	2,6	31,57
Помещение для промежуточного хранения запасных частей и материалов	0,9	10,93
Итого:		169,41
Подлежащие списанию автомобили, агрегаты (на открытой площадке)	7	85,01

Характеристики

Описание к чертежу	Полное описание к чертежу
Экспликация оборудования	есть
Формат основного чертежа	А1
