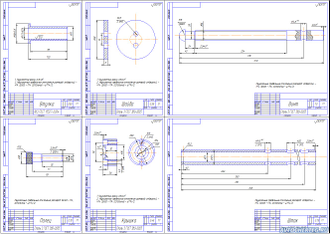

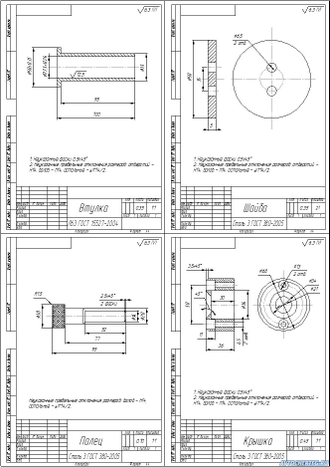

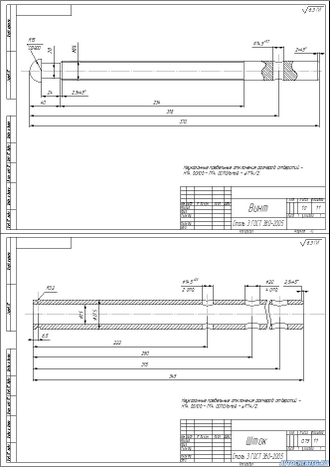

В архиве: сборочный чертеж на форматах А1 и А3, спецификация и описание устройства.
Для экономии финансовых средств в СТО при организации в шиномонтажном отделении применяются различные технические средства для более дешевого и качественного ремонта резинотехнических изделий. В данном случае электровулканизатор применяется для склеивания камер автомобиля. Это влечет большую экономию средств на приобретение новой камеры. Испорченную камеру клеят на вулканизаторе.
Представленная конструкция вулканизатора имеет две нагревающие платформы. Вулканизатор крепится к стене через кронштейны 1.
Регулировка положения верхнего нагревателя 24 осуществляет вращением рукояти 4, штока 9 и винта 7. Нижний нагреватель 25 остается в неизменном положении. Подача электропитания на нагреватели осуществляется через изолированные винты 15, 14.
|
Описание к чертежу
|
Краткое описание без расчетов |
|
Спецификация к сборочному чертежу
|
есть |
|
Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
