Тележка для перевозки бутылей с электролитом
Разрабатываемая конструкция тележки предназначена для транспортировки и разлива электролита. Тележка имеет подвижный кожух бутыли, благодаря чему и производится наклон емкости. В архиве сборочный чертеж и деталировка.

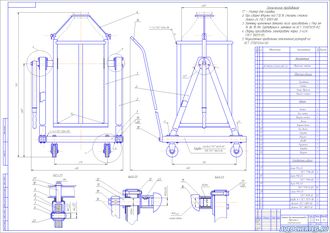

Тележка представляет собой основание 1 с двумя стойками 2, в которых установлен кожух бутыля 3. Фиксация бутыля в кожухе 3 осуществляется при помощи крышки кожуха 4. Тележка имеет четыре колеса 5, которые установлены в вилках 8 и вращаются на оси 6. Вилки колеса 8 поворачивается на 360о благодаря своей оси 10 и втулки 9. Фиксация вилок 8, как и оси колес 6 производится при помощи шплинтов 22. Для уменьшения трения между колесом 5 и его осью 6 служит латунная втулка 7. Кожух бутыля 3 поворачивается в оправках 11 и 15. Оправка 15 вращается во втулке 16, служащей также для уменьшения трения. К оправке 11 крепится рычаг 14, а сама оправка 11 вращается во втулке 12 и шайбе 13. Чтобы рычаг 14 вместе с оправкой 11 не проворачивался относительно кожуха бутыля 3, внутри него устанавливается шпонка 23. Стойки 2 тележки крепятся к основанию 1 при помощи винтов 19 и гаек 20.
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |

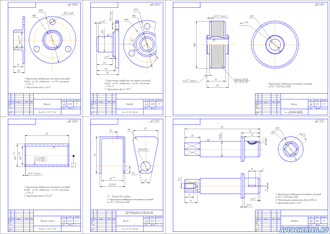

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
