Стенд-рассухариватель
450 руб.
Рассухариватель предназначен для разборки и сборки клапанных пружин двигателя ЗМЗ 402 и его модификаций.
Стенд состоит из плиты основания на которой собирается на осях поперечина к которой крепятся два пневматических цилиндра соединенных трубопроводом который подключается к пневматической системе. К штокам пневматических цилиндров крепится прижим который перемешается по осям , через втулки. На прижиме имеются два резиновых отбойника предохраняющих ГБЦ от повреждения.
Для работы необходимо подсоединить рассухариватель к пневматической магистрали предприятия через кран. Установить ГБЦ на плиту так чтоби клапана были параллельны оси отверстия в прижиме. Открыть кран подачи воздуха из магистрали и дождаться полного сжатия пружин. Разобрать фиксирующий пружины механизм и отключить подачу воздуха.
| Описание к чертежу | Краткое описание без расчетов |
| Спецификация к сборочному чертежу | есть |

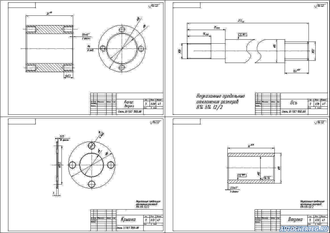

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
