Рассухариватель клапанов
Представленная конструкция рассухаривателя предназначена для работы по разборке головки блока цилиндров (снятие и установка клапанов). Приспособление механическое ручное.
В настоящее время конструкций подобных рассухаривателей очень много, Нижегородская область так как их изготовление не составляет больших затрат, проще изготовить рассухариватель на самом предприятии, ориентируя его геометрические размеры под определенную головку блока цилиндров.

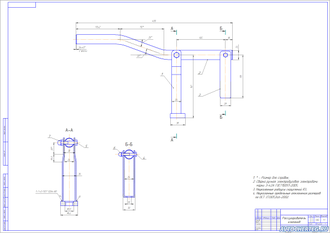

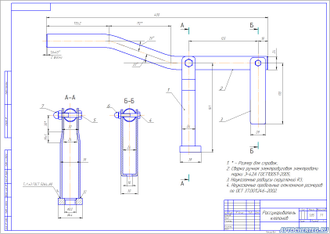

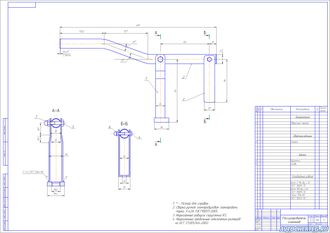

Рассухариватель состоит из трех компонентов: стойка 1, которая в процессе работы нажимает на тарелку клапана с пружинами, скоба 3, фиксируемая на шпильке головке блока при работе и рукоятка 2, связанная со стойкой 1 и скобой 3 болтовыми соединениями, обеспечивающие подвижность этих элементов.
Работа с рассухаривателем состоит в следующем:
- Разобранную головку блока устанавливают на стол или верстак;
- Заводят скобу рассухаривателя на шпильку головки блока;
- Устанавливают стойку на тарелку клапана и нажимают на рукоятку для освобождения сухарей;
- Плавно отпускают рукоятку и снимают пружины и клапана.
| Описание к чертежу | Описание с краткими расчетами |

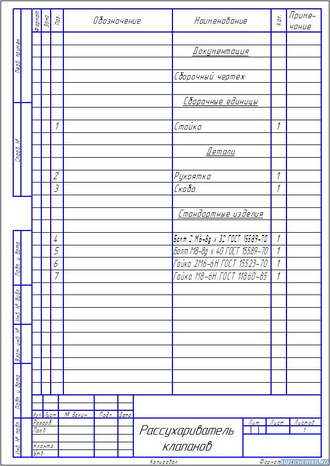

| Спецификация к сборочному чертежу | есть |

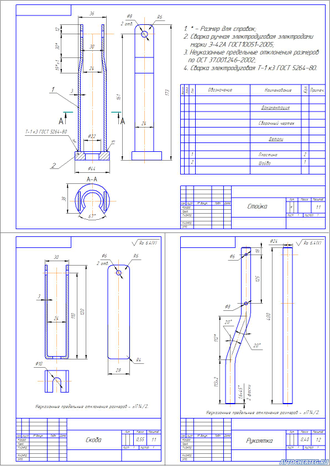

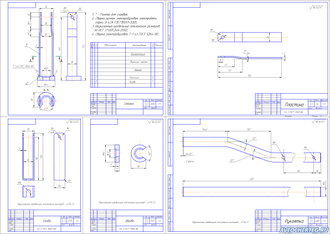

| Деталировка к сборочному чертежу | есть |
| Формат основного чертежа | А1 |
