Стенд для срезания тормозных накладок
Стенд для срезания тормозных накладок

Стенд для срезания тормозных накладок

Артикул: 1479

700

Разработанное приспособление предназначено для срезания тормозных накладок грузового автомобильного транспорта.

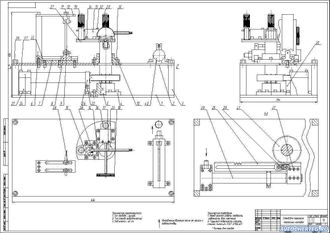

Стенд для срезания тормозных накладок состоит из плиты основания (1) к которой на четырех стойках (3) гайками (36)крепится верхняя плита (2). К плите болтами под шестигранник крепится корпус вала (10), направляющий рельс ножа (6), пластина (12)и нож (9)в направляющих (11)и (8). На валу (5)собраны два направляющих механизма для фиксации тормозной колодки. Механизм для фиксации состоит из двух корпусов вилки (13), штифтов (19)и (20), вилок (15)и (16),  запорных шайб (28), рукояти (18)и двух подводящих валов (17).  Также на верхнюю пластину крепится насос(40)гидроцилиндра (39). На плите основания закреплен гидроцилиндр (39)на стойках (21)и (22), крышек стоек (24)и(26). Двух фиксаторов вала(4) и направляющей оси  (30). К гидроцилиндру (39)замком рейки (31)крепится зубчатая рейка (25). На валу (5) закреплена шестерня (41).

Установить колодку в поворотную платформу (27)отрегулировав ее положение подводящими валами (17) и рукоятью (18). Подведите нож (9) к поверхности колодки ослабив затяжку гаек (38). Колодку зафиксируйте в вилках (15)и (16)с помощью штифтов (19)и (20). После выполнения всех регулировок накачайте давление в гидроцилиндре (39)насосом (40). Гидроцилиндр передаст усилие через замок (31)на реечную передачу, состоящую зубчатой рейки (29)и шестерни (41), которая повернет колодку, закрепленную в поворотной пластине (27)относительно острой кромки ножа (9)срезая накладку с колодки.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

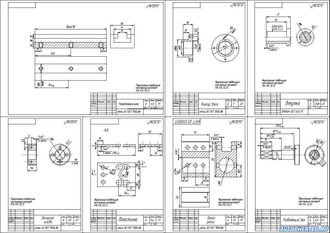

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
