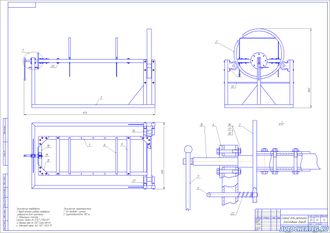

Приспособление для ремонта топливных баков предназначено для установки и поворота топливного бака вокруг своей оси с шагом в 45 градусов при выполнение ремонтных работ.
Приспособление состоит из основания 1 к которому приварены стойки укрепленные ребрами жёсткости. К стойкам крепятся подшипники в корпусе 15 с роликами 14. На ролики опирается колесо 2. К колесу 2 крепятся продольные балки 7 с поперечными балками 2 и приводной балкой 10. К приводной балке 10 крепится приводной вал 12 который лежит в корпусе вала 4. Корпус вала 4 крепится к одной из стоек основания 1. К приводному валу крепится диск фиксатор 3 стопорящийся ручкой 6. Через отверстие в приводном валу 10 проходит рукоятка 5.
Установите топливный бак на поперечные балки 2 и притяните его к продольным балкам 7 стяжками бака 8 для надежной фиксации.
Потяните на себя ручку 6 и рукояткой 5 поверните бак в нужное для работы положение.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|

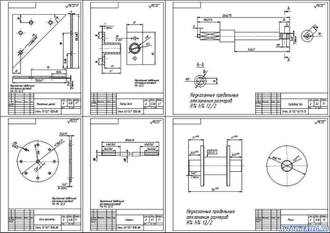

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
В характеристиках к чертежу все указано. Описание с краткими расчетами есть.
