Тележка для снятия топливного бака
Тележка для снятия топливного бака

Тележка для снятия топливного бака

Артикул: 1469

500 руб.

В корзину

Тележка для снятия и установки топливных баков служит для облегчения выполнения операций по снятию топливных баков седельных тягачей. Применяется при выполнение кузовного ремонта автомобиля, ремонта рамы автомобиля, а также если поврежден сам топливный бак, и для его ремонта необходимо снять его с автомобиля.

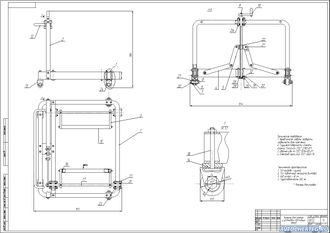

      Тележка для снятия и установки топливных баков  состоит из рамы 1,  стойки 2, рычага ролика 3, рычага подъемника 4, короткого рычага 5,

резиновой покрышки 6, колес 7, втулок колес 8, винт 9, рукояти с воротком 10, корпусов подшипников глухих 11, ручки 12 , поворотной вилки 13, проставки 14, ролика 16, оси ролика 17, оси 18, оси поворотной вилки 19, крышки опорного подшипника 20, опорной плиты 21, шпильки подъемной 22, план гайки 23, корпусов подшипников 24, вилки 25. И стандартных сборочных элементов.

Тележка устанавливается под снимаемый топливный бак и вращая  рукоять 10  к нему подводятся ролики 16 до момента соприкосновения бака с роликами. Далее отворачиваются все крепежные элементы топливного бака, он опускается на тележку и транспортируется на ней к месту ремонта.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть
Деталировка к сборочному чертежу есть
Формат основного чертежа А1
