Стенд предназначен для ремонта редукторов ведущих мостов автобусов и грузовых автомобилей. Стенд стационарный, с механическим приводом и поворотным столом. В качестве исполняющего механизма выбран червячный редуктор ЧС-100-31.5-51-Ц-У2.

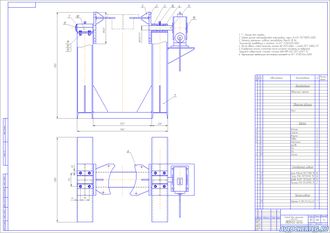

Стенд представляет собой сварную конструкцию рамы 1. На раме 1 устанавливается редуктор 15.
Редуктор ведущего моста устанавливается на фланцы 2, имеющие усилители в виде уголков 5. Фланцы 2 – подвижные и соединены с редуктором 15 через ось 9. При этом вращение одного фланца передается на другой, Нижегородская область только второй фланец вращается на оси 8. Обе оси вращаются в корпусе, состоящего из стакана 3 и втулок 4. При этом корпус имеет масленку 14 для периодической смазки оси 9 как ведущей.
Выбранное положение редуктора ведущего моста фиксируется при помощи червячного редуктора стенда.
Техническая характеристика стенда
Тип – стационарный
Габаритные размеры, мм – 1160х1080х1082
Масса, кг – 108
Привод - ручной
Техническая характеристика редуктора
Номинальный момент на ведомом валу М2=510,95 Нм
Частота вращения ведущего вала n1=567,46 Об/мин.
Передаточное число и=12,6.
Модуль зацепления m=3.15
Число заходов червяка Z1=4
Число зубьев колеса Z2=51
Коэффициент полезного действия n=0.83
Межосевое расстояние аw=100 мм.
|
Описание к чертежу
|
Описание с краткими расчетами |
|
Спецификация к сборочному чертежу
|
есть |
|

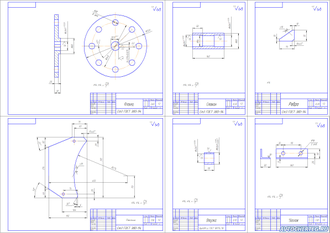

Деталировка к сборочному чертежу
|
есть |
|
Формат основного чертежа
|
А1 |
