Стенд для ремонта редукторов
Стенд предназначен для разборки редуктора ведущего моста автомобилей ГАЗ, регулировки и испытания редуктора на предмет «правильного» пятна контакта. В архиве сборочный чертеж, деталировка и описание.

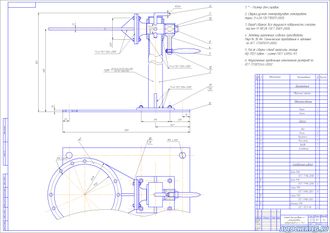

Стенд состоит из основания 8, на котором установлена опора 1 с плитой 2. Вращение плиты 2 осуществляется через вал 3, рычаг 4 и рукоятку 5, фиксацию которых обеспечивают шайба 7 с болтом 9. Положение плиты 2 обеспечивает фиксатор 6.
Правила эксплуатации и обслуживания
- проверить положение плиты 2 стенда;
- установить на плиту 2 редуктор моста;
- закрепить редуктор на плите 2 при помощи болтов крепления;
- выполнить разборо-сборочные работы;
- при необходимости, удерживая плиту 2 рычагом 4 с рукояткой 5, ослабить фиксатор 6, повернуть плиту 2 вместе с редуктором, вернуть фиксатор 6 в первоначальное положение.
Правила ТО стенда:
- ежедневно перед началом работы внешне осмотреть приспособление, проверить состояние деталей, входящих в него, особое внимание обращая на трещины, сколы и состояние сварных швов;
- при обнаружении неисправных деталей выполнить ремонтные работы, используя замену поврежденных деталей;
- при обнаружении поврежденных резьбовых соединений выполнить их замену;
- резьбовые поверхности деталей приспособления, а также все подвижные детали смазывать смазкой 24 ГОСТ 24150-75 во время ремонтных работ, но не реже одного раза в неделю.
Правила ТБ при работе со стендом:
- к работе с приспособлением допускаются лица, прошедшие технику безопасности и изучившие настоящие инструкции по пользованию приспособлением;
- запрещается выполнять разборо-сборочные работы при незакрепленном редукторе на стенде;
- избегать возможных перекосов при установке редуктора на стенд.
Описание к чертежу | Краткое описание без расчетов |
Спецификация к сборочному чертежу | есть |

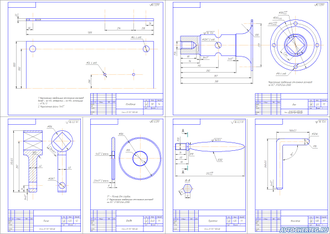

Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
