Стенд для разборки карданного вала
Разработанное приспособление предназначено для разборки карданного шарнира.

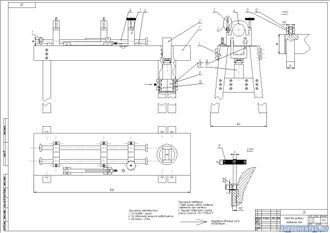

Стенд для разборки карданного вала состоит из основания (1) на котором смонтированы через проставки (6) направляющие (8) по которым перемещается фиксирующий механизм состоящий из замка скобы (7), скобы (4), фиксатора скобы (5). Ножек основания, на которых крепится гидроцилиндр с вынесенным насосом (17) и съемной вилки.
Установите карданный вал в фиксирующий механизм так чтобы крестовина находилась над съемной вилкой (2) и накачайте давление в гидроцилиндр для разъединения крестовины.
Правила эксплуатации и обслуживания
-периодически осматривать крепежные болты и при их ослабление подтягивать, вышедшие из строя заменять.
-периодически смазывать трущиеся поверхности через масленку.
-Ежедневно после работы протирать приспособление.
Правила техники безопасности
-К работе с приспособлением допускаются лица прошедшие инструктаж по ТБ по пользованию данным приспособлением.
-Обращать внимание на состояние креплений.
-При обнаружение каких либо неисправностей приспособления прекратить работу до их устранения.
-При поломке приспособления доложить об этом факте начальнику цеха.
Расчет на срез болтов крепления гидроцилиндра к ножкам основания
Описание к чертежу | Описание с краткими расчетами |
Спецификация к сборочному чертежу | есть |
Деталировка к сборочному чертежу | есть |
Формат основного чертежа | А1 |
