Шиномонтажный цех

300 руб.

Артикул: 1600

Описание

Оборудование, приборы, приспособления, специальный инструмент	Модель	Приня-тое коли-чество	Габаритные размеры в плане, мм	Общая занимае-мая площадь, м2	Место установки (номер поста)	Потребляяемая мощность, кВт	Стоимость за ед., руб.
Шиномонтажный станок	T8056	1	2100*2100	4.41		2	585941руб
Балансировочный станок	СВ1448	1	2000*2000	4		0,38	246716руб
Вулканизатор электрический	6140	1	400*350	0,22			45300руб
Стенд для демонтажа и монтажа шин	Ш-516	2	1005*1080	2,18		0,5	117500руб
Стеллаж для покрышек	СГ	1	5000*700	3,5		-	13892руб
Стеллаж для хранения дисков	СГ	1	4000*700	2,8		-	13892руб
Вешалка для хранения камер		1	1500*1500	2,25		-	1850руб
Верстак	PROFI M	4	600*1400	3,36		-	54834
Тиски	ER-19200	4	425*200	-		-	8190руб
Умывальник	Вм-12	2	500*500	0,5		-	25544руб
Ларь для отходов	Мкп-2-100	2	500*500	0,5		-	19200руб
Компрессор	NC-500	1	1980*600	7.1		11	235944руб
Ванна для колес	Кс-013	1	900*510	0.4			12000руб
ИТОГ	-	20	-	31.2	-	3,38	1732119руб

Определение размеров площади производственных

цехов.

Производственные площади цеха или участка рассчитывают по площади, занимаемой оборудованием и коэффициенту плотности его расстановки:

Fц = Кпл ∑Fоб,

где ∑Fоб - суммарная площадь оборудования в плане, (см. форму 12), м2; Кпл - коэффициент плотности расстановки оборудования, зависящий от назначения производственного помещения.

Площадь уборочно-моечного участка:

Кпл=4.5

∑Fоб=31,2 м2

Fц =4.5*31.2=140.4 м2

Характеристики

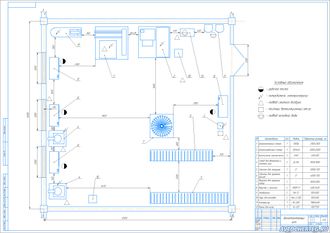

Описание к чертежу	Описание отсутствует
Экспликация оборудования	есть
Площадь производственного участка	144 кв.м.
Формат основного чертежа	А1
