Прибор для регулировки света фар
Прибор для регулировки света фар

Прибор для регулировки света фар

Артикул: 1561
600 руб.
В корзину

Прибор для регулировки света фар автотранспортных средств (на основе ИПФ-01) предназначен для проверки технического состояния и регулировки внешних световых приборов транспортных средств в соответствиями с требованиями ГОСТ Р 51709-2001 “Авто транспортные средства. Требования к техническому состоянию и методы проверки”.

Прибор позволяет проводить измерение углов наклона светового пучка фар автомобилей.

Прибор может использоваться в дорожных условиях на специально выбранных площадках или участков автодорог, имеющих асфальтобетонное или цементобетонное покрытие, а также в стационарных условиях автохозяйств и владельцев частных автомобилей.


Состояние площадки является решающим для правильной работы с прибором. Площадка (необязательно горизонтальная – допускаемый продольный уклон до 5˚ на всей базовой длине транспортного средства и прибора) должна быть ровной. Допускаемая неровность в зоне установки самого прибора (шириной 1800 мм от передней части кузова и 2500 мм вдоль передней части кузова автомобиля) должна быть не более ± 1,0 мм, в зоне расположения автомобиля не более 3 мм.

На площадке (участок расположения автомобиля) могу быть выбоины глубиной не более 10 мм и площадью – не более 5 мм2. На 1м2 должно быть не более 2 выбоин. В местах установки прибора наличие выбоин не допускается. Поскольку эти замечания соответствуют требованиям к участкам дорог 1 категории, Такую площадку можно найти на отрезке дорожного полотна соответствующей категории либо подготовить специально согласно приведенных требований.

При проведении проверки должны соблюдаться следующие условия:


Температура окружающей среды, ˚С 20±5

Относительная влажность воздуха, % 65±15

Атмосферное давление, кПа 100±4

Напряжение и частота питающей сети, В, Гц 220_(-15)^(+10), 50±1


Настоящий прибор для регулировки света фар автомобиля оборудован уровнем для регулировки горизонтального положения прибора, расположенного внутри корпуса оптического элемента прибора и видимого через прозрачную панель при направлении луча фар на оптический элемент.

Если необходимо выровнять оптический элемент, отпустите расположенную на корпусе рукоятку, и произведите установку прибора в горизонтальное положение. Затем снова зафиксируйте рукоятку. Эта операция может быть необходимой каждый раз при проведении проверок в местах установки прибора на различных поверхностях.

Основание оптического прибора с тремя колесами оснащено регулировочными винтами-эксцентриками, установленными на внутренней стороне колеса. Для регулировки поверните винт-эксцентрик в требуемом направлении. Если эти регулировки были выполнены на заводе-изготовителе то в повторном их выполнении пользователем нет необходимости.

При правильной эксплуатации прибора в частом периодическом техническом обслуживании нет необходимости. Требуется только периодическая калибровка оптического элемента прибора, который легко снимается со стойки после ослабления крепежных винтов.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

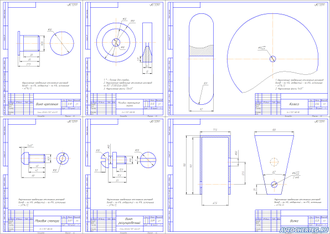

Деталировка к сборочному чертежу есть

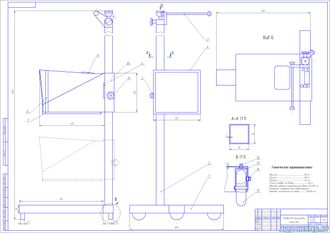

Формат основного чертежа А1
