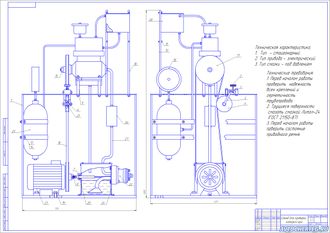

Стенд для проверки компрессора
Стенд для проверки компрессора

Стенд для проверки компрессора

Артикул: 1467

500

Стенд для проверки компрессора служит для того чтобы проверить развиваемое компрессором давление и работоспособность разгрузочного устройства компрессора после выполнения ремонтных работ и диагностики перед ремонтом.


Детали.

1

каркас

1

2

винт натяжителя

1

3

корпус натяжителя

1

4

ролик натяжителя

1

5

рычаг

1

6

ось

2

7

корпус подшипника

1

8

штифт

1

9

шпилька

4

10

стойка левая

1

11

крюк

4

12

стойка правая

1

13

болт м10*40 гост 7798-70

4

14

гайка М10 гост 5915-70

16

15

гайка М16 гост 5915-70

1

16

ремень гост 1284.1-89

1

17

шкив гост 1284.1-89

2

18

манометр гост 2405-88

1

19

болт М16*25 гост 7798-70

4

20

подшипник игольчатый

1

21

подшипник шариковый

2

22

масляный насос

1

23

электродвигатель

1

24

бак с маслом



1

25

ресивер

1

26

фильтр



1

27

трубопровод



28

бак с О.Ж.



1



Принцип работы.

Установите компрессор на шпильки 9, наденьте ремень 16 и натяните его роликом 4 вращая винт 2.  Подсоедините к компрессору бак с маслом 21 и бак с О.Ж. 28. Подсоедините ресивер 25. Включите электродвигатель 23 и проконтролируйте развиваемое давление и работоспособность разгрузочного устройства.

Описание к чертежу Краткое описание без расчетов
Спецификация к сборочному чертежу есть

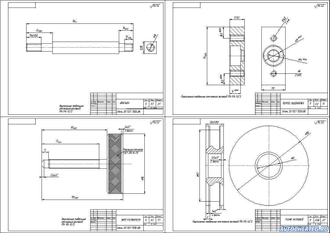

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
