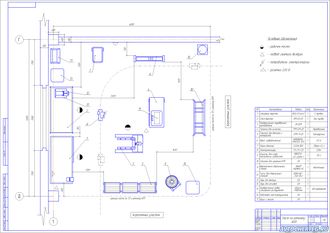

Пост по ремонту КПП планировка АТП

Пост по ремонту КПП

Артикул: 1531

350 руб.

В корзину

Пост по ремонту КПП служит для текущего ремонта и ТО таких агрегатов, как коробки перемены передач. На посту производят разборо-сборочные работы и регулировочные работы. Заменяются неисправные детали и узлы. На данном предприятии участок располагается вместе с остальными группами цехов и постов ТО и ТР.

Описание Характеристики

Подбор оборудования для объекта проектирования

Наименование

Модель

Кол.

Уст.

мощность,

 кВт

Стоимость, руб.

Размеры в плане, мм

Общая площадь,

м2

Слесарный верстак

ВСД-01 исп.2

1

-

16800

1800х850

1,53

Стол-верстак

ВМ-03-03

1

-

8220

1750х850

1,49

Универсальный передвижной кантователь

СИ (ДП)

1

-

9750

1128х710

0,80

Тележка для оснастки

ТРМ-09-02

1

-

25200

1155х550

0,64

Стеллаж для деталей и материалов

СРМ-11-03

1

-

5580

2000х400

0,80

Пресс гидравлический

NORDBERG N3612JL ECO

1

-

10880

1240х240

0,30















Мойка деталей

CLEAN BOX

1

-

12800

600х400

0,24

Электротельфер

ТЭ-СТС - 0,5

1

0,80

60000

-

-

Емкость для слива технических жидкостей 30л

KINGTUL KT-2009-1

1

-

4140

D480

0.18

Стеллаж для хранения КПП

СИ

1

-

5850

1400х480

0,67

Вертикально-сверлильный станок

ЭНКОР Корвет-45

1

0,35

7200

440х340

настольный

Тиски для сверлильных станков

КОБАЛЬТ 246-043

1

-

2000

240х180

настольные

Ларь для ветоши

СИ

1

-

1000

500х500

0,25

Ларь для отходов

СИ

1

-

1000

500х500

0,25

Универсальный набор слесарного инструмента

Inforce PROFline 128 предметов 06-01-12

1

-

18200

580х430

-

Подставка под огнетушитель

СИ

1

-

350

380х380

0,14

Ящик с песком

СИ

1

-

480

560х350

0,20

ИТОГО





1,15

189450



7,49



Расчет площади объекта проектирования

Fуч = Fобор. · Кп , м2, где

КП = 4,5 – коэффициент плотности расстановки оборудования;

Fобор. - суммарная площадь горизонтальной проекции технологического оборудования, м2;

Fуч = 7,49 · 4,5 = 33,705 м2



Описание к чертежу Краткое описание без расчетов
Экспликация оборудования есть
Площадь производственного участка 36 кв.м.
Формат основного чертежа А1

Нет комментариев
