Планировка универсального поста диагностики ГАЗель

Артикул: 654

280 руб.

Артикул: 654

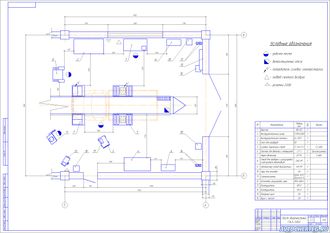

Планировка универсального поста диагностики автомобилей ГАЗель и подобного класса. Формат А1, Компас

Описание

№	Наименование	Модель	Кол-во	Размер оборудования в плане (мм)			Площадь
№	Наименование	Модель	Кол-во	Размер оборудования в плане (мм)			Единицы оборуд-я (м2)	Общая (м2)
1	Верстак	ВК-02	1	1500	х	750	1,13	1,13
2	Инструментальный шкаф	TC-1995-042000	1	1900	х	950	1,8	1,8
3	Инструментальная тележка	jtc-3931	1	687	х	459	0,32	0,32
4	Стол для приборов	СИ	1	1700	х	680	1,16	1,16
5	Силовой тормозной стенд	СТС-10У-СП-11	1	1235	х	700	0,87	0,87
6	Стеллаж для деталей и материалов	СТ-1	2	900	х	400	0,37	0,74
7	Люфт-детектор	ДГ015	1	700	х	800	0,56	0,56
8	Стенд для проверки и регулировки сход-развала автомобиля	СКО-1М	1	1000	х	760	0,76	0,76
9	Автомастер стенд диагностики	АМ-1М	1	570	х	400	0,23	0,23
10	Ларь для отходов	СИ	3	375	х	375	0,14	0,42
11	Газоанализатор	АСКОН- 02.13 «Диагност-1»	1	300	х	150	0,05	0,05
12	Установка регулировки фар	ОМА 684А	1	70	х	70	0,005	0,005
13	Смотровая яма	СИ	1	7000	х	1000
14	Огнетушитель	ОП-5	2	160	х	160	0,02	0,04
15	Огнетушитель	ОУ-5	2	160	х	160	0,02	0,04
16	Пожарный щит	СИ	1	150	х	700	0,1	0,1
17	Ящик с песком	СИ	1	700	х	400	0,3	0,3
	ИТОГО		23				Fоб=	10,39

Характеристики

Описание к чертежу	Описание отсутствует
Экспликация оборудования	есть
Площадь производственного участка	81 кв.м.
Формат основного чертежа	А1
