Канавный подъемник одноплунжерный гидравлический
Канавный подъемник одноплунжерный гидравлический

Канавный подъемник одноплунжерный гидравлический

Артикул: 428

650 руб.

В корзину

Подъем передней/задней оси автомобиля, установленного на осмотровой канаве.

Характеристика:

одноплунжерный, гидравлический

грузоподъемность – 20 тонн

масса – 58 кг.

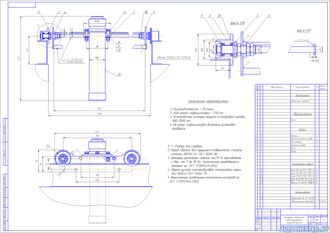

Основной элемент подъемника сварная рама 1, представляющая собой тележку, устанавливаемую на осмотровую канаву. К раме 1 крепятся через оси 4 колеса 2, которые вращаются в подшипниках 12. Расположение колес относительно рамы (в зависимости от ширины осмотровой канавы) регулируются по ширине при помощи подбора дистанционных шайб 3. Перемещение подшипников в колесе 2 фиксируется упорной шайбой 5.

К раме 1 крепится через диск 6 и опору 7 гидроцилиндр двойного действия 13.

Описание к чертежу Описание с краткими расчетами
Спецификация к сборочному чертежу есть

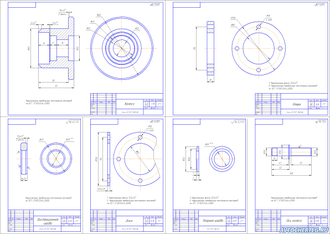

Деталировка к сборочному чертежу есть
Формат основного чертежа А1
