Подъемник легковых автомобилей

1200 руб.

Артикул: 547

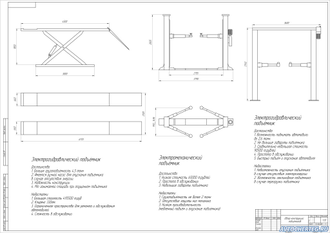

Подъемники служат для полного или частичного подъема автомобиля над уровнем пола или над канавой на требуемую для удобства обслуживания или ремонта высоту. В настоящее время они находят все больше применение как в АТП, так и на СТОА.

Описание

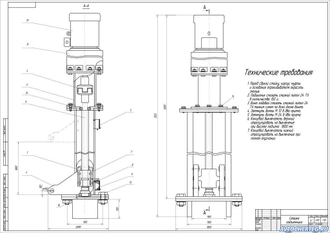

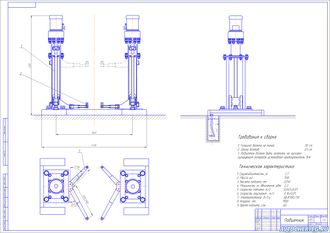

Подъемник имеет две жестко закрепленные стойки, на которые подвешены неподвижные винты с грузонесущими гайками.

Гайки получают вращение от электродвигателя через конические зубчатые передачи, соединенные передаточными валами. Подъемная рама концами поперечных тяг опирается на грузонесущие гайки.

Автомобиль поднимается при помощи подъемной рамы, крепящейся к каретке. Каретка перемещается вдоль стойки с помощью винтовой пары. Винт устанавливается в стойку в подшипниковые опоры.

Стойки монтируются на фундаменте и прижимаются болтами. Каретка крепится к гайке, предварительно навернутой на подземный винт, подземные рычаги крепятся непосредственно к каретке при помощи болтов.

Перемещение подъемной рамы вверх и вниз производится при одновременном синхронном вращении грузонесущих гаек и ограничивается конечными выключателями.

В случае перегрузки срабатывают предусмотренные проектом в системе электрооборудования подъемника тепловые реле и реле выключения. Проектируемый подъемник обладает большой грузоподъемностью и надежностью в работе.

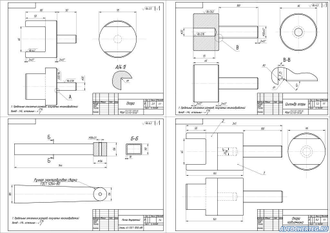

Приспособление для поднятия автомобиля за раму представляет собой составной металлический цилиндр переменного сечения с фрезерованным пазом с одного торца и резьбой с другого, и представлено в графическом материале проекта. Приспособление выполнено из Ст. 3 σт = 200 МПа ; [σсж] = 157МПа; ГОСТ 380–60.

Характеристики

Описание к чертежу	Полное описание к чертежу

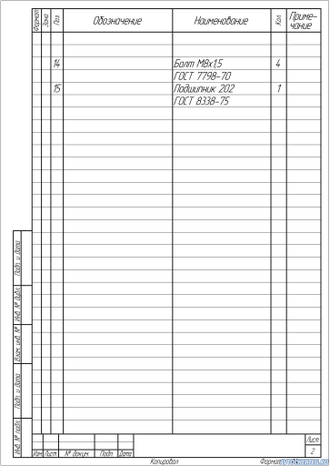

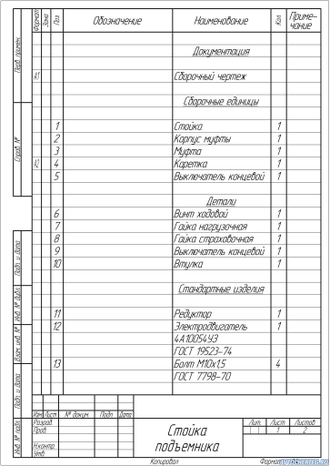

Спецификация к сборочному чертежу	есть
Деталировка к сборочному чертежу	есть
Формат основного чертежа	А1
