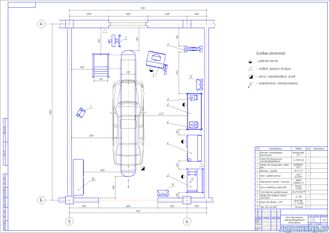

Планировка поста диагностики электрооборудования

Пост диагностики электрооборудования

Артикул: 1528

250


Наименование

Модель

Кол.

Размеры в плане, мм

Занимаемая

площадь,

м2

1.

Комплекс компьютерной диагностики

Автомастер АМ-1

1

890х700

0,62

2.

Стенд для диагностики электрооборудования

Э-250М-02

1

1200х800

0,96

3.

Прибор для регулировки света фар

NORDBERG NTF1

1

670х600

0,56

4.

Верстак с тумбой

ВП-3/1.2

1

1200х860

1,03

5.

Пресс гидравлический

AE&T Т61210М

1

1060х540

0,57

6.

Сверлильный станок с тисками

ЭНКОР Корвет-45

1

440х340

-

7.

Пуско-зарядное устройство

Wester CHS360

1

405х315

0,13

8.

Стол-верстак  универсальный

СВ-0Т.00.00.19

1

1800х690

1,24

9.

Прибор для проверки свечей зажигания

SL-100

1

360х250

-

10.

Шкаф для одежды и СИЗ

ПРАКТИК LS 21-80U

1

1830х500

0,92

11.

Ларь для отходов

Нестанд.

2

550х300

0,34

12.

ИТОГО







6,37

Экспликация оборудования есть
Площадь производственного участка 63 кв.м.
Формат основного чертежа А1
