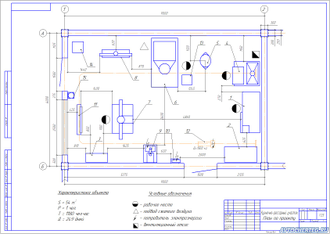

План кузнечно-рессорного участка АТП
250 руб.
Кузнечно-рессорный цех предназначен для различного вида ремонта рессор грузовых и легковых автомобилей, а также для выполнения сопутствующих кузнечных работ.
|
№ |
Наименование |
Модель (тип) |
Кол. |
Габаритные размеры, мм |
Занимаемая площадь, м2 |
Примеч. |
|||
|
ед. |
общ. |
||||||||
|
1 |
Слесарный верстак |
СИ |
1 |
1850 |
х |
785 |
1,45 |
1,45 |
|
|
2 |
Инструментальный шкаф |
57.007 |
1 |
1470 |
х |
700 |
1,03 |
1,03 |
|
|
3 |
Стеллаж для деталей и крепежа |
СИ |
1 |
1000 |
х |
400 |
0,40 |
0,40 |
|
|
4 |
Кузнечный горн |
2275 |
1 |
1100 |
х |
1150 |
1,27 |
1,27 |
|
|
5 |
Наковальня двухрогая |
ГОСТ |
1 |
780 |
х |
485 |
0,38 |
0,38 |
|
|
6 |
Пневматический ковочный молот |
МБ-412 |
1 |
2200 |
х |
1200 |
2,64 |
2,64 |
|
|
7 |
Стенд для разборки рессор |
ДП |
1 |
1300 |
х |
950 |
1,24 |
1,24 |
|
|
8 |
Гидравлический пресс |
ГАРО 39.35М |
1 |
1240 |
х |
385 |
0,48 |
0,48 |
|
|
9 |
Вертикально-сверлильный станок |
2118-А |
1 |
800 |
х |
600 |
0,48 |
0,48 |
2,0 кВт |
|
10 |
Заточной станок |
Э-391 |
1 |
|
х |
|
0,00 |
0,00 |
1,1 кВт |
|
11 |
Стеллаж для рессорных листов и стремянок |
СИ |
1 |
1350 |
х |
480 |
0,65 |
0,65 |
|
|
12 |
Электротельфер |
ТЭ |
1 |
|
х |
|
0,00 |
0,00 |
2,9 кВт |
|
13 |
Ларь для кузнечного инструмента |
СИ |
1 |
450 |
х |
450 |
0,20 |
0,20 |
|
|
14 |
Ларь для отходов |
СИ |
1 |
500 |
х |
500 |
0,25 |
0,25 |
|
|
15 |
Подставка под огнетушитель |
СИ |
1 |
300 |
х |
300 |
0,09 |
0,09 |
|
|
ИТОГО |
10,55 |
||||||||
| Экспликация оборудования | есть |
| Площадь производственного участка | 54 кв.м. |
| Формат основного чертежа | А1 |
